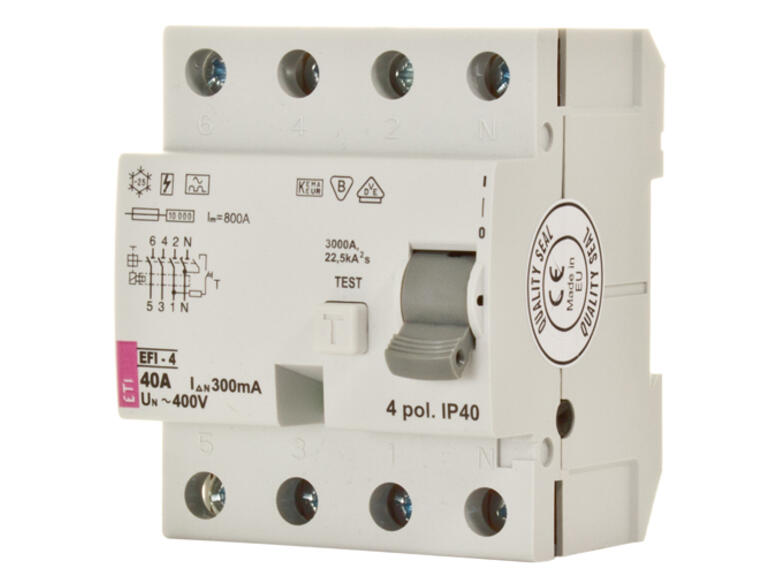

ETI Fehlerstromschutzschalter EFI-R Typ A, 3-polig + N

Eigenschaften

Fehlerstromschutzschalter können in TN-S, TN-CS, TT und IT Netzwerken eingesetzt werden, anders ausgedrückt, in allen Systemen, in denen Neutralleiter und Schutzleiter voneinander getrennt sind. Fehlerstromschutzschalter EFI werden zum Schutz vor indirektem Kontakt (Fehlerschutz) und direktem Kontakt (zusätzlicher Schutz) von unter Spannung stehenden Teilen eingesetzt. Im Fall von Schutz vor indirektem Kontakt (Fehlerschutz) können Fehlerstromschutzgeräte mit einem Bemessungsfehlerstrom I?n<= 300mA eingesetzt werden. Fehlerstromschutzgeräte mit einem Bemessungsfehlerstrom I?n<= 30mA erfüllen die Anforderungen des Schutzes vor direktem Kontakt (zusätzlicher Schutz). Zum Brandschutz nach DIN VDE 0100-482 und IEC 60364-4-482 müssen alle Kabel und Leiter in TN und TT Systemen durch Fehlerstromschutzgeräte mit einem Bemessungsfehlerstrom von I?n<= 300mA geschützt sein. Bei Anwendungen, in denen Widerstandsfehler einen Brand verursachen können (strahlende Deckenheizungen mit Panel Heizelementen), muss der Bemessungsfehlerstrom I?n<= 30mA sein.

- A Typ: sensibel auf (sinusförmige) Wechsel-Fehlerströme und pulsierende Gleich-Fehlerströme

Technische Daten

Fehlerstrom-Typ
A
Kurzzeitverzögerter Typ
Nein
Kurzschlussfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
3 kA
Frequenz
50/60 Hz
Zusatzeinrichtungen möglich
Ja
Schutzart (IP)
IP20
Breite in Teilungseinheiten
4
Einbautiefe
68 mm
Bemessungsspannung
230/400 VAC
Anschlüsse
25 mm²
Marke
ETI
Polzahl
4
Umgebungstemperatur
-25°C bis +55°C
Menge Art.Nr. Bezeichnung Lager EAN Bemessungsfehlerstrom Bemessungsstrom VE Einheit
002062541 FI EFI-R 16A/30mA/TYP A/3p+N/30kA 3838895128984 0.03 mA 16 A 1 Stk
002061512 FI EFI-R 40A/30mA/TYP A/3p+N/30kA 0.03 mA 40 A 1 Stk
756348100 FI EFI-R 63A/30mA/TYP A/3p+N/30kA 4250327100976 0.03 mA 63 A 1 Stk
002062545 FI EFI-4 80A/30mA/TYP A/3p+N/30kA 3838895129028 0.03 mA 80 A 1 Stk
002063541 FI EFI-4 16A/100mA/TYP A/3p+N/10kA 3838895129035 0.1 mA 16 A 1 Stk
752541105 FI EFI-R 25A/100mA/TYP A/3p+N/10kA 4250327102321 0.1 mA 25 A 1 Stk
754041102 FI EFI-R 40A/100mA/TYP A/3p+N/10kA 4250327101355 0.1 mA 40 A 1 Stk
756341103 FI EFI-R 63A/100mA/TYP A/3p+N/10kA 4250327100051 0.1 mA 63 A 1 Stk
002063545 FI EFI-R 80A/100mA/TYP A/3p+N/10kA 3838895129073 0.1 mA 80 A 1 Stk
002064541 FI EFI-R 16A/300mA/TYP A/3p+N/10kA 3838895129080 0.3 mA 16 A 1 Stk
752543107 FI EFI-R 25A/300mA/TYP A/3p+N/10kA 4250327101157 0.3 mA 25 A 1 Stk
754043104 FI EFI-R 40A/300mA/TYP A/3p+N/10kA 4250327101515 0.3 mA 40 A 1 Stk
756343100 FI EFI-R 63A/300mA/TYP A/3p+N/10kA 4250327100877 0.3 mA 63 A 1 Stk
002064545 FI EFI-R 80A/300mA/TYP A/3p+N/10kA 3838895129127 0.3 mA 80 A 1 Stk
002065541 FI EFI-4 16A/500mA/TYP A/3p+N/10kA 3838895129134 0.5 mA 16 A 1 Stk
752545109 FI EFI-R 25A/500mA/TYP A/3p+N/10kA 4250327102338 0.5 mA 25 A 1 Stk
754045106 FI EFI-R 40A/500mA/TYP A/3p+N/10kA 4250327101867 0.5 mA 40 A 1 Stk
756345107 FI EFI-R 63A/500mA/TYP A/3p+N/10kA 4250327101379 0.5 mA 63 A 1 Stk
002065545 FI EFI-R 80A/500mA/TYP A/3p+N/10kA 3838895129172 0.5 mA 80 A 1 Stk
Änderungen vorbehalten
