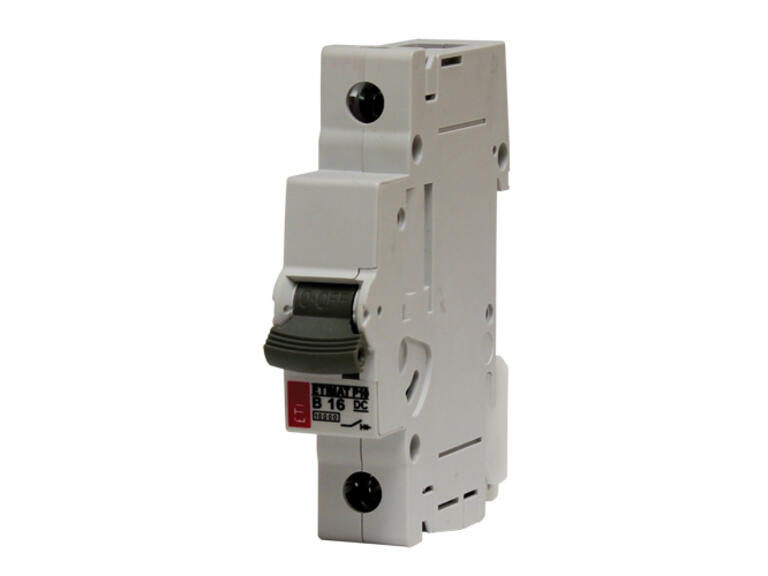

ETI LS-Schalter ETIMAT P10-DC, Gleichstrom, 1-polig

Eigenschaften

- Bemessungs- Strombereich von 0.5 - 63 A
- Auslösecharakteristik: Ausführungen B & C

Anwendungsmöglichkeiten:
Leitungsschutzschalter ETIMAT DC sind für den Schutz der Leiter in den Gleichstromkreisen verwendbar. Für Spannungen bis 220V DC werden 1-polige Schaltgeräte und für höhere Spannungen (bis 440 V DC) 2-polige Schaltgeräte mit Reihenschaltung der Polen verwendet. Beim Anschluss der Leitungsschutzschalter ETIMAT DC muss man auf ihre Polarität achten, da der Leitungsschutzschalter bei falschem Anschluss zerstört wird. Anstelle eines 2-poligen Leitungsschutzschalters dürfen nicht zwei 1-polige Leitungsschutzschalter verwendet werden.

Technische Daten

Anzahl der abgesicherten Pole
1
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
10 kA
Spannungsart
DC
Mitschaltender Neutralleiter
Nein
Überspannungskategorie
3
Zusatzeinrichtungen möglich
Ja
Breite in Teilungseinheiten
1
Einbautiefe
69.5 mm
Schutzart (IP)
IP20
Bemessungsspannung
220 VDC
Anschlüsse
25 mm²
Marke
ETI
Polzahl (gesamt)
1
Umgebungstemperatur
-25°C bis +55°C
Menge Art.Nr. Bezeichnung Lager EAN Auslösecharakteristik Bemessungsstrom VE Einheit
261000102 LS ETIMAT P10-DC/B10A/1p/10kA 3838895684954 B 10 A 1 Stk
261300101 LS ETIMAT P10-DC/B13A/1p/10kA 3838895684985 B 13 A 1 Stk
261600100 LS ETIMAT P10-DC/B16A/1p/10kA 3838895685012 B 16 A 1 Stk
262000103 LS ETIMAT P10-DC/B20A/1p/10kA 3838895685043 B 20 A 1 Stk
262500108 LS ETIMAT P10-DC/B25A/1p/10kA 3838895685074 B 25 A 1 Stk
263200100 LS ETIMAT P10-DC/B32A/1p/10kA 3838895685104 B 32 A 1 Stk
264000105 LS ETIMAT P10-DC/B40A/1p/10kA 3838895685135 B 40 A 1 Stk
265000106 LS ETIMAT P10-DC/B50A/1p/10kA 3838895685166 B 50 A 1 Stk
260600109 LS ETIMAT P10-DC/B6A/1p/10kA 3838895684923 B 6 A 1 Stk
266300106 LS ETIMAT P10-DC/B63A/1p/10kA 3838895685197 B 63 A 1 Stk
260501107 LS ETIMAT P10-DC/C0.5A/1p/10kA 3838895685227 C 0,5 A 1 Stk
260101105 LS ETIMAT P10-DC/C1A/1p/10kA 3838895685258 C 1 A 1 Stk
261001103 LS ETIMAT P10-DC/C10A/1p/10kA 3838895685371 C 10 A 1 Stk
261301102 LS ETIMAT P10-DC/C13A/1p/10kA 3838895685401 C 13 A 1 Stk
261601101 LS ETIMAT P10-DC/C16A/1p/10kA 3838895685432 C 16 A 1 Stk
260201108 LS ETIMAT P10-DC/C2A/1p/10kA 3838895685289 C 2 A 1 Stk
262001104 LS ETIMAT P10-DC/C20A/1p/10kA 3838895685463 C 20 A 1 Stk
262501109 LS ETIMAT P10-DC/C25A/1p/10kA 3838895685494 C 25 A 1 Stk
263201101 LS ETIMAT P10-DC/C32A/1p/10kA 3838895685524 C 32 A 1 Stk
260401104 LS ETIMAT P10-DC/C4A/1p/10kA 3838895685319 C 4 A 1 Stk
264001106 LS ETIMAT P10-DC/C40A/1p/10kA 3838895685555 C 40 A 1 Stk
265001107 LS ETIMAT P10-DC/C50A/1p/10kA 3838895685586 C 50 A 1 Stk
260601100 LS ETIMAT P10-DC/C6A/1p/10kA 3838895685340 C 6 A 1 Stk
266301107 LS ETIMAT P10-DC/C63A/1p/10kA 3838895685616 C 63 A 1 Stk
Änderungen vorbehalten
