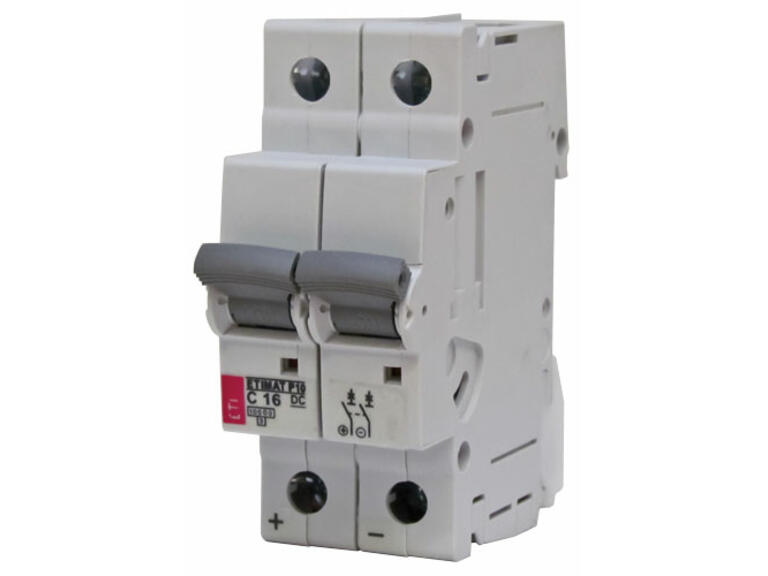

ETI LS-Schalter ETIMAT P10-DC, Gleichstrom, 2-polig

Eigenschaften

- Bemessungs- Strombereich von 0.5 - 63 A
- Auslösecharakteristik: Ausführungen B & C

Anwendungsmöglichkeiten:
Leitungsschutzschalter ETIMAT DC sind für den Schutz der Leiter in den Gleichstromkreisen verwendbar. Für Spannungen bis 220V DC werden 1-polige Schaltgeräte und für höhere Spannungen (bis 440 V DC) 2-polige Schaltgeräte mit Reihenschaltung der Polen verwendet. Beim Anschluss der Leitungsschutzschalter ETIMAT DC muss man auf ihre Polarität achten, da der Leitungsschutzschalter bei falschem Anschluss zerstört wird. Anstelle eines 2-poligen Leitungsschutzschalters dürfen nicht zwei 1-polige Leitungsschutzschalter verwendet werden.

Technische Daten

Anzahl der abgesicherten Pole
2
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
10 kA
Spannungsart
DC
Mitschaltender Neutralleiter
Nein
Überspannungskategorie
3
Zusatzeinrichtungen möglich
Ja
Breite in Teilungseinheiten
2
Einbautiefe
69.5 mm
Schutzart (IP)
IP20
Bemessungsspannung
220/440 VDC
Anschlüsse
25 mm²
Marke
ETI
Polzahl (gesamt)
2
Umgebungstemperatur
-25°C bis +55°C
Menge Art.Nr. Bezeichnung Lager EAN Auslösecharakteristik Bemessungsstrom VE Einheit
261020106 LS ETIMAT P10-DC/B10A/2p/10kA 3838895685678 B 10 A 1 Stk
261320105 LS ETIMAT P10-DC/B13A/2p/10kA 3838895685708 B 13 A 1 Stk
261620104 LS ETIMAT P10-DC/B16A/2p/10kA 3838895685739 B 16 A 1 Stk
262020107 LS ETIMAT P10-DC/B20A/2p/10kA 3838895685760 B 20 A 1 Stk
262520102 LS ETIMAT P10-DC/B25A/2p/10kA 3838895685791 B 25 A 1 Stk
263220104 LS ETIMAT P10-DC/B32A/2p/10kA 3838895685821 B 32 A 1 Stk
264020109 LS ETIMAT P10-DC/B40A/2p/10kA 3838895685852 B 40 A 1 Stk
265020100 LS ETIMAT P10-DC/B50A/2p/10kA 3838895685883 B 50 A 1 Stk
260620103 LS ETIMAT P10-DC/B6A/2p/10kA 3838895685647 B 6 A 1 Stk
266320100 LS ETIMAT P10-DC/B63A/2p/10kA 3838895685913 B 63 A 1 Stk
260521101 LS ETIMAT P10-DC/C0.5A/2p/10kA 3838895685968 C 0,5 A 1 Stk
260121109 LS ETIMAT P10-DC/C1A/2p/10kA 3838895685999 C 1 A 1 Stk
261021107 LS ETIMAT P10-DC/C10A/2p/10kA 3838895686118 C 10 A 1 Stk
261321106 LS ETIMAT P10-DC/C13A/2p/10kA 3838895686149 C 13 A 1 Stk
261621105 LS ETIMAT P10-DC/C16A/2p/10kA 3838895686170 C 16 A 1 Stk
260221102 LS ETIMAT P10-DC/C2A/2p/10kA 3838895686026 C 2 A 1 Stk
262021108 LS ETIMAT P10-DC/C20A/2p/10kA 3838895686200 C 20 A 1 Stk
262521103 LS ETIMAT P10-DC/C25A/2p/10kA 3838895686231 C 25 A 1 Stk
263221105 LS ETIMAT P10-DC/C32A/2p/10kA 3838895686262 C 32 A 1 Stk
260421108 LS ETIMAT P10-DC/C4A/2p/10kA 3838895686057 C 4 A 1 Stk
264021100 LS ETIMAT P10-DC/C40A/2p/10kA 3838895686293 C 40 A 1 Stk
265021101 LS ETIMAT P10-DC/C50A/2p/10kA 3838895686323 C 50 A 1 Stk
260621104 LS ETIMAT P10-DC/C6A/2p/10kA 3838895686088 C 6 A 1 Stk
266321101 LS ETIMAT P10-DC/C63A/2p/10kA 3838895686354 C 63 A 1 Stk
Änderungen vorbehalten
