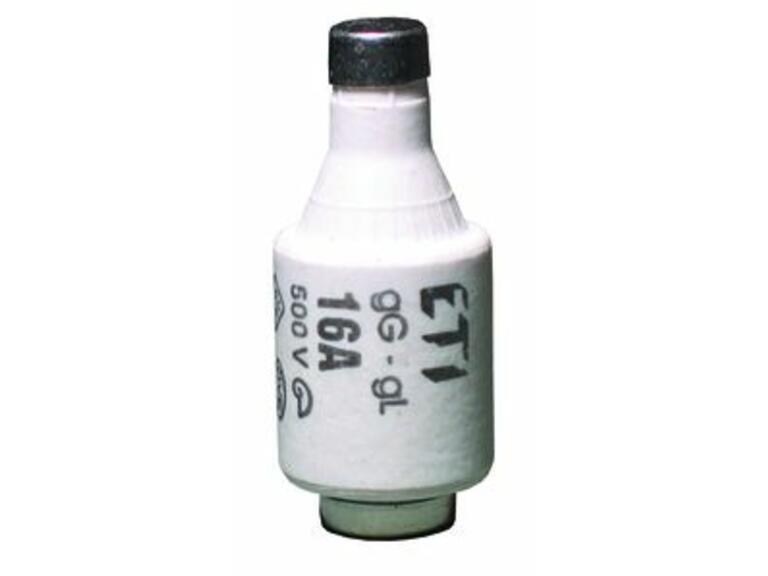

DII für Sicherungssockel E27

Eigenschaften

D-Schmelzsicherungseinsätze eignen sich für Hausinstallationen und ähnliche Anwendungen. Sie sind der zuverlässigste Schutz für Elektroinstallations-, Steuer- und Signalkreise gegen Überlast- und Kurzschlussströme.
Das D-System umfasst Schmelzeinsätze aus Keramik in 5 Baugrössen DI, DII, DIII, und Sicherungssockel aus Keramik und Kunststoff sowie das notwendige Zubehör. Das D-System ist für Bemessungsspannungen von 500 V AC bzw. 500 V oder 600 V DC ausgelegt und hat eine Nenn-Abschaltleistung von 50 kA AC und 8 kA DC.
Das Einsatzgebiet des D-Systems sind Wohn-, Geschäfts- und ähnliche Gebäude. Wird es in Industrieinstallationen verwendet, müssen die Anforderungen des Standards IEC 60664-1 Isolationskoordination für elektrische Betriebsmittel in Niederspannungsanlagen berücksichtigt werden.
Alle Schmelzeinsätze haben einen Betriebszustandsanzeiger (Kennmelder), der bei eingeschraubtem Sicherungseinsatz durch die Schraubkappe sichtbar ist. Schmelzeinsätze, Sicherungssockel und Schraubkappen sind entsprechend der Normen IEC 60269-3-1, DIN EN 60269-3, DIN VDE 0636-301, HD 630.3.1 und DIN EN 60269-1 geprüft und zertifiziert.


- Bemessungsstrombereich von 2 - 200 A
- Bemessungsspannungsbereich: 500V AC / 500/600V DC
- Betriebsklasse: gG
- Nennabschaltleistung: 50kA AC / 8kA DC
- Anschluss: Sicherungssockel E27

Technische Daten

Baugröße
DII
Bemessungsspannung
500 V
Betriebsklasse
gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.)
Auslösecharakteristik
träge (T)
Marke
ETI
Menge Art.Nr. Bezeichnung Lager EAN Bemessungsstrom Farbcode Gewicht Bemessungsstrom VE Einheit
002312401 Sicherung DII,2A,500V,gG,E27 3838895000013 2 A rosa 27 g 2 A 5 Stk
002312402 Sicherung DII,4A,500V,gG,E27 3838895000020 4 A braun 27 g 4 A 5 Stk
002312403 Sicherung DII,6A,500V,gG,E27 3838895000037 6 A grün 27 g 6 A 5 Stk
002312404 Sicherung DII,10A,500V,gG,E27 3838895000044 10 A rot 27 g 10 A 5 Stk
002312409 Sicherung DII,13A,500V,gG,E27 13 A schwarz 27 g 13 A 5 Stk
002312405 Sicherung DII,16A,500V,gG,E27 3838895000068 16 A grau 28 g 16 A 5 Stk
002312406 Sicherung DII,20A,500V,gG,E27 3838895000075 20 A blau 29 g 20 A 5 Stk
002312407 Sicherung DII,25A,500V,gG,E27 3838895000082 25 A gelb 30 g 25 A 5 Stk
Änderungen vorbehalten
