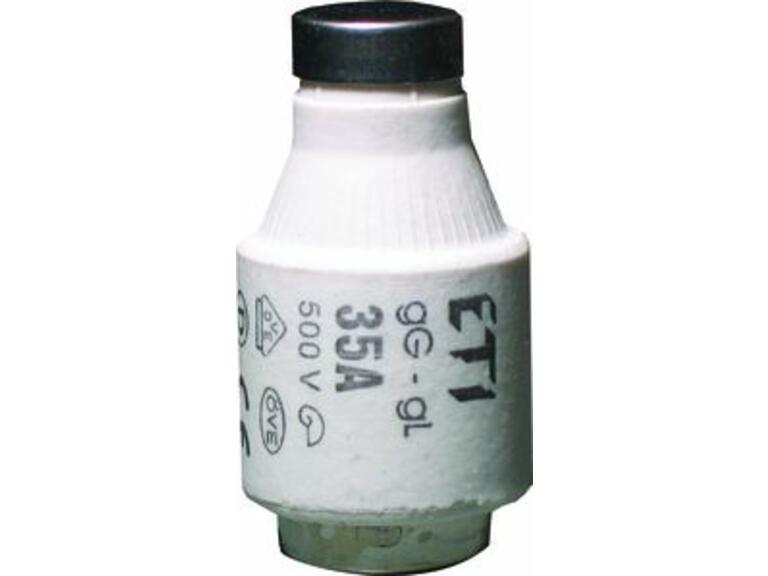

DIII für Sicherungssockel E33
Eigenschaften
D-Schmelzsicherungseinsätze eignen sich für Hausinstallationen und ähnliche Anwendungen. Sie sind der zuverlässigste Schutz für Elektroinstallations-, Steuer- und Signalkreise gegen Überlast- und Kurzschlussströme.
Das D-System umfasst Schmelzeinsätze aus Keramik in 5 Baugrössen DI, DII, DIII, und Sicherungssockel aus Keramik und Kunststoff sowie das notwendige Zubehör. Das D-System ist für Bemessungsspannungen von 500 V AC bzw. 500 V oder 600 V DC ausgelegt und hat eine Nenn-Abschaltleistung von 50 kA AC und 8 kA DC.
Das Einsatzgebiet des D-Systems sind Wohn-, Geschäfts- und ähnliche Gebäude. Wird es in Industrieinstallationen verwendet, müssen die Anforderungen des Standards IEC 60664-1 Isolationskoordination für elektrische Betriebsmittel in Niederspannungsanlagen berücksichtigt werden.
Alle Schmelzeinsätze haben einen Betriebszustandsanzeiger (Kennmelder), der bei eingeschraubtem Sicherungseinsatz durch die Schraubkappe sichtbar ist. Schmelzeinsätze, Sicherungssockel und Schraubkappen sind entsprechend der Normen IEC 60269-3-1, DIN EN 60269-3, DIN VDE 0636-301, HD 630.3.1 und DIN EN 60269-1 geprüft und zertifiziert.
- Bemessungsstrombereich von 2 - 200 A
- Bemessungsspannungsbereich: 500V AC / 500/600V DC
- Betriebsklasse: gG
- Nennabschaltleistung: 50kA AC / 8kA DC
- Anschluss: Sicherungssockel E33

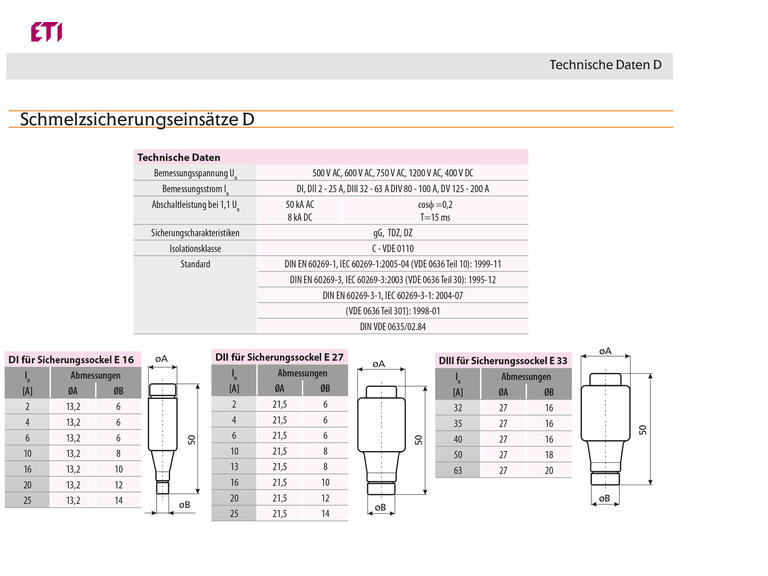

Technische Daten
- Baugröße
- DIII
- Bemessungsspannung
- 500 V
- Betriebsklasse
- gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.)
- Auslösecharakteristik
- träge (T)
- Marke
- ETI
