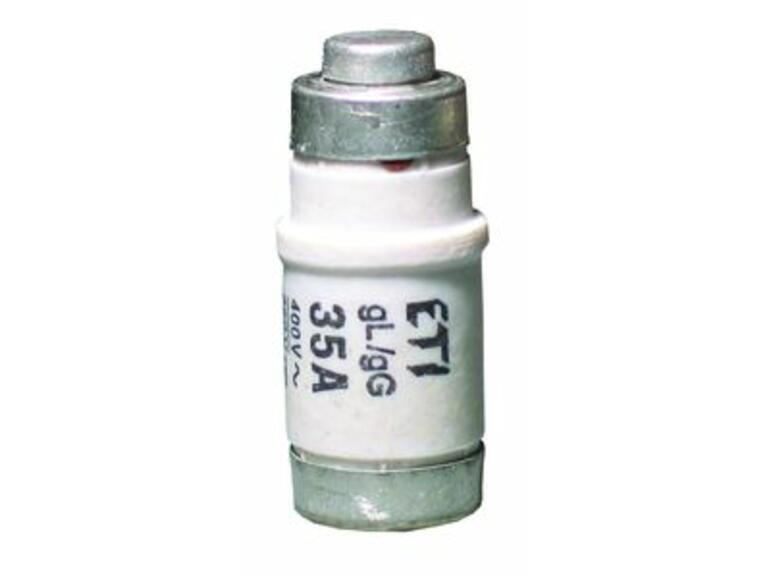

D02 für Sicherungssockel E18
Eigenschaften
D0-Sicherungseinsätze werden als der zuverlässigste Schutz von Elektroinstallations-, Steuer- und Signalkreisen gegen Überlast- und Kurzschlussströme verwendet.
Das D0-System umfasst Schmelzeinsätze aus Keramik in 3 Baugrössen D01, D02 und D03 und Sicherungssockel aus Keramik und Kunststoff, Sicherungs-Trennschaltern sowie das notwendige Zubehör. Es ist für Bemessungsspannungen von 400 V AC beziehungsweise 250 V DC ausgelegt und hat eine Nenn-Abschaltleistung von 50 kA AC und 8 kA DC. Das Einsatzgebiet des D0-Systems sind Wohn-, Geschäfts- und ähnliche Gebäude. Wird es in Industrieinstallationen verwendet, müssen die Anforderungen des Standards IEC 60664-1 "Isolationskoordination für elektrische Betriebsmittel in Niederspannungsanlagen" berücksichtigt werden.
Alle Schmelzeinsätze haben einen Betriebszustandsanzeiger (Kennmelder), der bei eingeschraubtem Sicherungseinsatz durch die Schraubkappe sichtbar ist. Schmelzeinsätze, Sicherungssockel, Schraubkappen und Sicherungstrennschalter sind entsprechend der Normen IEC 60269-3-1, DIN EN 60269-3, DIN VDE 0636-301, HD 630.3.1, DIN EN 60269-1, EN 60947-1 und EN 60947-3 geprüft und zertifiziert.
- Bemessungsstrombereich von 20 - 63 A
- Bemessungsspannungsbereich: 400V AC / 250V DC
- Betriebsklasse: gG
- Nennabschaltleistung: 50kA AC / 8kA DC
- Anschluss: Sicherungssockel E18

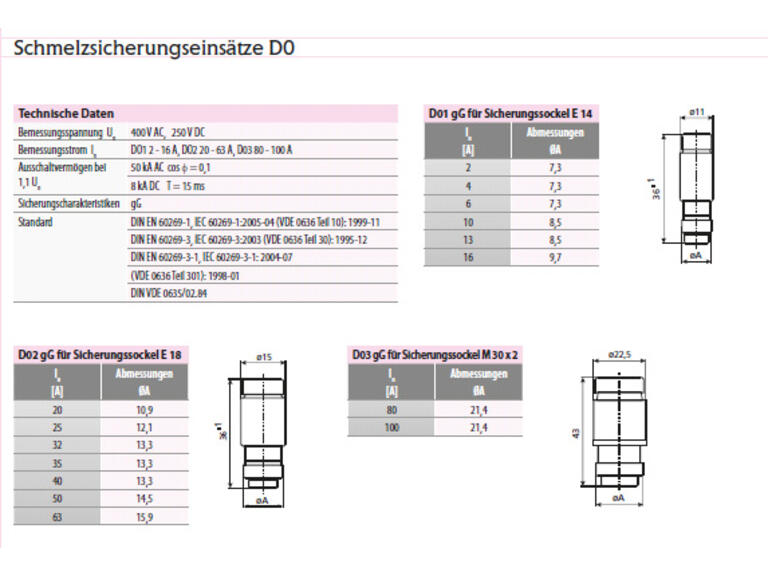

Technische Daten
- Baugröße
- D02
- Bemessungsspannung
- 400 V
- Betriebsklasse
- gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.)
- Marke
- ETI
