924425_old

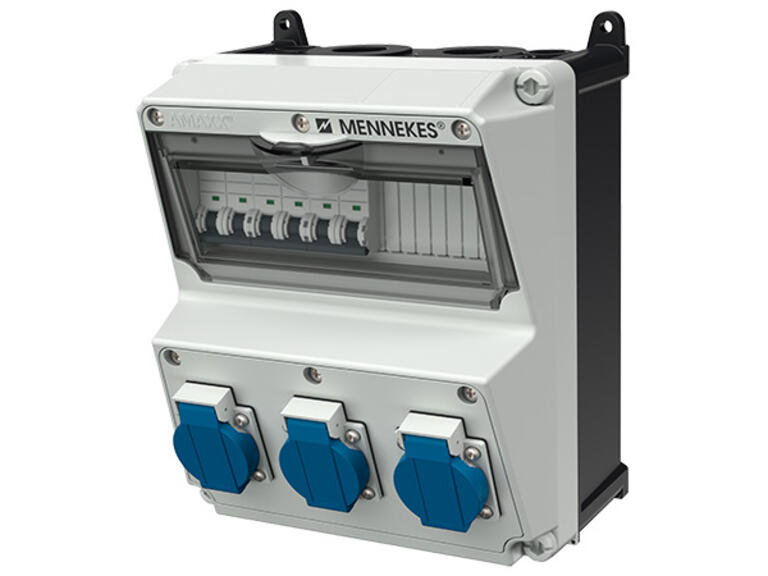

AMAXX®-Steckdosen-Kombinationen, 3x Typ 23 Steckdose - Absicherung für jede Steckdose, 3x FI-LS Typ C 16A 0,03A

Eigenschaften

AMAXX-Steckdosen-Kombinationen von MENNEKES sind Verteiler in ansprechendem, unverwechselbarem Design und in vielfältigen Varianten für nahezu alle Bereiche einsetzbar. Durch die grosse Variantenvielfalt kommen die Verteiler daher überall dort zum Einsatz, wo es auf höchste Qualität, robuste Gehäuse und absolute Zuverlässigkeit ankommt.

NEU: AMAXX®-Steckdosen-Kombinationen mit getrennter Absicherung!

- 3xTyp 23 Steckdose - Absicherung getrennt für jede Steckdose einzeln 3xFI-LS Typ C 16A 0,03A, anschlussfertig verdrahtet
- Schutzgrad IP 44

Gehäuse:
- 1 AMAPLAST-Gehäuse 260x225 mm (HxB) plombierbar, mit Aussen-u.Innenbefestigung
- Unterteil schwarz
- Oberteil elektrograu RAL 7035
- seitlich anscharniert mit Doppelgewinde-Deckelschrauben
- Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschliessbar
- Steckdosen mit generell schräger Steckrichtung

Bestückung/Absicherung:
Pos. 01
-3 Schutzkontakt-Steckdosen 16A 3p 230V Schweizer System, Typ 23
- 3 FI/LS-Schutzschalter 16A 1p+N C IFN= 0,03 A (ABB)

Leitungseinführung/Anschlussmöglichkeit:
- je 2 M 32 oben und unten (verschlossen)
- je 2 M 20 oben und unten (verschlossen)
Klemme für 2 Leitungen bis 5 x 10 mm² (flexibel 6 mm²)

Nach DIN EN 61439:
- Vorsicherung max. 63 A

Technische Daten

CEE-Steckdose - 16 A
ohne
CEE-Steckdose - 32 A
ohne
CEE-Steckdose - 63 A
ohne
CEE-Steckdose - 125A
ohne
FI-Schutzschalter
ohne
Werkstoff des Gehäuses
Kunststoff
Einspeisung/Anschlussmöglichkeit
1 Leitung (Stichleitung)
Handhabung
Wandmontage
Schutzart (IP)
IP44
Militärausführung
Nein
Farbe
grau
Höhe
260 mm
Breite
225 mm
Marke
MENNEKES
Anschlussklemmen
für 1 Leitung bis 5x10mm2
Typ 23 - Anbausteckdose
3
1. Absicherung LS
3 LS 16 A, 1 p, C
Typ 25 - Anbausteckdose
0
1. Leitungseinführung
je 2x M20 oben / unten (verschlossen)
2. Leitungseinführung
je 2x M32 oben / unten (verschlossen)
Menge Art.Nr. Bezeichnung E-Nummer Lager EAN VE Einheit
924425_old Wand-Steckdosenverteiler AMAXX-Getrennt, gr-sw 834790129 7611971072960 1 Stk
Änderungen vorbehalten
