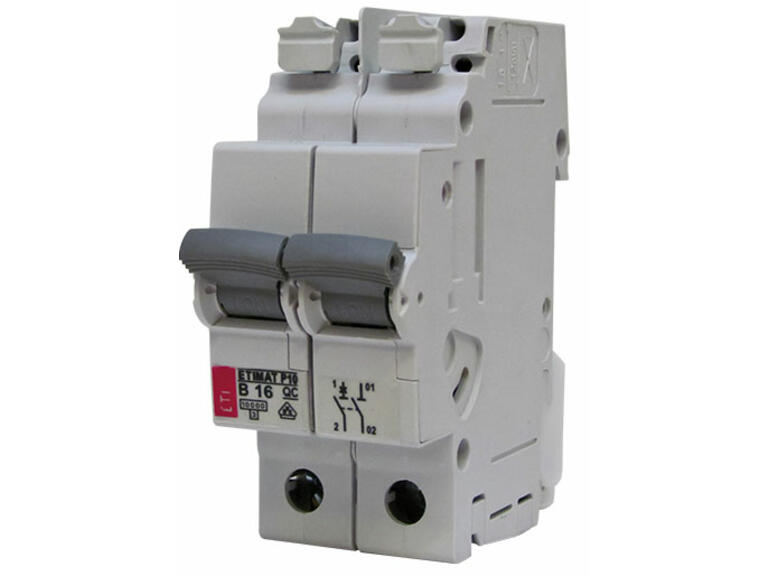

ETI Disjoncteurs ETIMAT P10-QC, sans vis, 2-pol

Propriétés

- Technique de raccordement sans vis
- Courant de dimensionnement de 0.5- 20 A
- Caractéristique de déclenchement : Exécutions B, C, D & K
- Pouvoir de coupure élevé, Disjoncteur ETIMAT P10-QC
- Bornes de raccordement plus grands et plus forts
- Nouveau coulisseaux d'encliquetage; un montage rapide et démontage du composite

Spécifications techniques

nombre de pôles protégés
2
capacité de commutation assignée Icn selon EN 60898 à 230 V
10 kA
capacité de commutation assignée Icn selon EN 60898 à 400 V
10 kA
capacité de commutation assignée Icu selon IEC 60947-2 à 230 V
10 kA
capacité de commutation assignée Icu selon IEC 60947-2 à 400 V
10 kA
type de tension
AC
gamme de fréquence
50 - 60 MHz
conducteur neutre à connection
Non
catégorie de surtension
3
équipement supplémentaire possible
Oui
largeur en unités de division
2
profondeur totale
69.5 mm
indice de protection (IP)
IP20
fréquence
50/60 Hz
tension assignée
230/400 V
raccordements
25 mm²
marque
ETI
nombre de poles (total)
2
Température ambiante
-25°C bis +55°C
Quantité Réf. Bezeichnung Stock EAN caractéristique de déclenchement courant de dimensionnement UV Unité
291020107 LS ETIMAT P10-QC/B10A/2p/10kA 3838895683650 B 10 A 1 pcs
291320106 LS ETIMAT P10-QC/B13A/2p/10kA 3838895683681 B 13 A 1 pcs
291620105 LS ETIMAT P10-QC/B16A/2p/10kA 3838895683711 B 16 A 1 pcs
292020108 LS ETIMAT P10-QC/B20A/2p/10kA 3838895683742 B 20 A 1 pcs
290620104 LS ETIMAT P10-QC/B6A/2p/10kA 3838895683629 B 6 A 1 pcs
290521102 LS ETIMAT P10-QC/C0.5A/2p/10kA 3838895683773 C 0,5 A 1 pcs
290121100 LS ETIMAT P10-QC/C1A/2p/10kA 3838895683803 C 1 A 1 pcs
291021108 LS ETIMAT P10-QC/C10A/2p/10kA 3838895683926 C 10 A 1 pcs
291321107 LS ETIMAT P10-QC/C13A/2p/10kA 3838895683957 C 13 A 1 pcs
291621106 LS ETIMAT P10-QC/C16A/2p/10kA 3838895683988 C 16 A 1 pcs
290221103 LS ETIMAT P10-QC/C2A/2p/10kA 3838895683834 C 2 A 1 pcs
292021109 LS ETIMAT P10-QC/C20A/2p/10kA 3838895684015 C 20 A 1 pcs
290421109 LS ETIMAT P10-QC/C4A/2p/10kA 3838895683865 C 4 A 1 pcs
290621105 LS ETIMAT P10-QC/C6A/2p/10kA 3838895683896 C 6 A 1 pcs
290522103 LS ETIMAT P10-QC/D0.5A/2p/10kA 3838895687030 D 0,5 A 1 pcs
290122101 LS ETIMAT P10-QC/D1A/2p/10kA 3838895687061 D 1 A 1 pcs
291022109 LS ETIMAT P10-QC/D10A/2p/10kA 3838895687184 D 10 A 1 pcs
291322108 LS ETIMAT P10-QC/D13A/2p/10kA 3838895687214 D 13 A 1 pcs
291622107 LS ETIMAT P10-QC/D16A/2p/10kA 3838895687245 D 16 A 1 pcs
290222104 LS ETIMAT P10-QC/D2A/2p/10kA 3838895687092 D 2 A 1 pcs
292022100 LS ETIMAT P10-QC/D20A/2p/10kA 3838895687276 D 20 A 1 pcs
290422100 LS ETIMAT P10-QC/D4A/2p/10kA 3838895687122 D 4 A 1 pcs
290622106 LS ETIMAT P10-QC/D6A/2p/10kA 3838895687153 D 6 A 1 pcs
290523104 LS ETIMAT P10-QC/K0.5A/2p/10kA 3838895691747 K 0,5 A 1 pcs
290123102 LS ETIMAT P10-QC/K1A/2p/10kA 3838895691778 K 1 A 1 pcs
291023100 LS ETIMAT P10-QC/K10A/2p/10kA 3838895691891 K 10 A 1 pcs
291323109 LS ETIMAT P10-QC/K13A/2p/10kA 3838895691921 K 13 A 1 pcs
291623108 LS ETIMAT P10-QC/K16A/2p/10kA 3838895692010 K 16 A 1 pcs
290223105 LS ETIMAT P10-QC/K2A/2p/10kA 3838895691808 K 2 A 1 pcs
292023101 LS ETIMAT P10-QC/K20A/2p/10kA 3838895692041 K 20 A 1 pcs
290423101 LS ETIMAT P10-QC/K4A/2p/10kA 3838895691839 K 4 A 1 pcs
290623107 LS ETIMAT P10-QC/K6A/2p/10kA 3838895691860 K 6 A 1 pcs
Sous réserve de modifications
