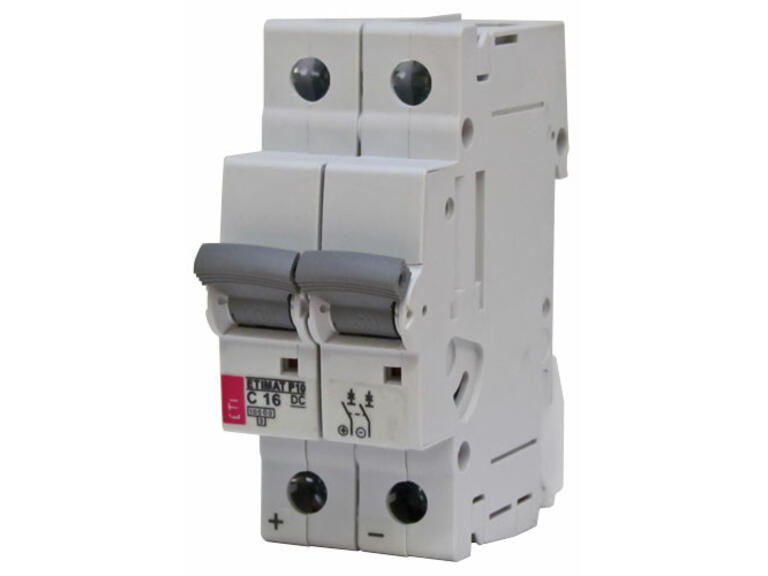

ETI Disjoncteurs ETIMAT P10-DC, courant continu, 2-pol

Propriétés

- Courant de dimensionnement de 0.5 - 63 A
- Caractéristique de déclenchement : Exécutions B & C

Exemples d'utilisation :
Les disjoncteurs ETIMAT DC sont adaptés pour protéger les conducteurs dans le circuit de courant continu. Pour tensions à 220V DC on a besoin des disjoncteurs 1pol pour tensions supérieurs (à 440V DC) on a besoin disjoncteurs 2pols à couplage série. Important : Faites attention à la polarité; risque de destruction. Au lieu d'un disjoncteur 2 pôles il ne faut pas utiliser deux disjoncteurs 1 pôle

Spécifications techniques

nombre de pôles protégés
2
capacité de commutation assignée Icn selon EN 60898 à 230 V
10 kA
capacité de commutation assignée Icn selon EN 60898 à 400 V
10 kA
capacité de commutation assignée Icu selon IEC 60947-2 à 230 V
10 kA
capacité de commutation assignée Icu selon IEC 60947-2 à 400 V
10 kA
type de tension
DC
conducteur neutre à connection
Non
catégorie de surtension
3
équipement supplémentaire possible
Oui
largeur en unités de division
2
profondeur totale
69.5 mm
indice de protection (IP)
IP20
tension assignée
220/440 VDC
raccordements
25 mm²
marque
ETI
nombre de poles (total)
2
Température ambiante
-25°C bis +55°C
Quantité Réf. Bezeichnung Stock EAN caractéristique de déclenchement courant de dimensionnement UV Unité
261020106 LS ETIMAT P10-DC/B10A/2p/10kA 3838895685678 B 10 A 1 pcs
261320105 LS ETIMAT P10-DC/B13A/2p/10kA 3838895685708 B 13 A 1 pcs
261620104 LS ETIMAT P10-DC/B16A/2p/10kA 3838895685739 B 16 A 1 pcs
262020107 LS ETIMAT P10-DC/B20A/2p/10kA 3838895685760 B 20 A 1 pcs
262520102 LS ETIMAT P10-DC/B25A/2p/10kA 3838895685791 B 25 A 1 pcs
263220104 LS ETIMAT P10-DC/B32A/2p/10kA 3838895685821 B 32 A 1 pcs
264020109 LS ETIMAT P10-DC/B40A/2p/10kA 3838895685852 B 40 A 1 pcs
265020100 LS ETIMAT P10-DC/B50A/2p/10kA 3838895685883 B 50 A 1 pcs
260620103 LS ETIMAT P10-DC/B6A/2p/10kA 3838895685647 B 6 A 1 pcs
266320100 LS ETIMAT P10-DC/B63A/2p/10kA 3838895685913 B 63 A 1 pcs
260521101 LS ETIMAT P10-DC/C0.5A/2p/10kA 3838895685968 C 0,5 A 1 pcs
260121109 LS ETIMAT P10-DC/C1A/2p/10kA 3838895685999 C 1 A 1 pcs
261021107 LS ETIMAT P10-DC/C10A/2p/10kA 3838895686118 C 10 A 1 pcs
261321106 LS ETIMAT P10-DC/C13A/2p/10kA 3838895686149 C 13 A 1 pcs
261621105 LS ETIMAT P10-DC/C16A/2p/10kA 3838895686170 C 16 A 1 pcs
260221102 LS ETIMAT P10-DC/C2A/2p/10kA 3838895686026 C 2 A 1 pcs
262021108 LS ETIMAT P10-DC/C20A/2p/10kA 3838895686200 C 20 A 1 pcs
262521103 LS ETIMAT P10-DC/C25A/2p/10kA 3838895686231 C 25 A 1 pcs
263221105 LS ETIMAT P10-DC/C32A/2p/10kA 3838895686262 C 32 A 1 pcs
260421108 LS ETIMAT P10-DC/C4A/2p/10kA 3838895686057 C 4 A 1 pcs
264021100 LS ETIMAT P10-DC/C40A/2p/10kA 3838895686293 C 40 A 1 pcs
265021101 LS ETIMAT P10-DC/C50A/2p/10kA 3838895686323 C 50 A 1 pcs
260621104 LS ETIMAT P10-DC/C6A/2p/10kA 3838895686088 C 6 A 1 pcs
266321101 LS ETIMAT P10-DC/C63A/2p/10kA 3838895686354 C 63 A 1 pcs
Sous réserve de modifications
