E-Bike - AMAXX Steckdosenkombinationen

Eigenschaften

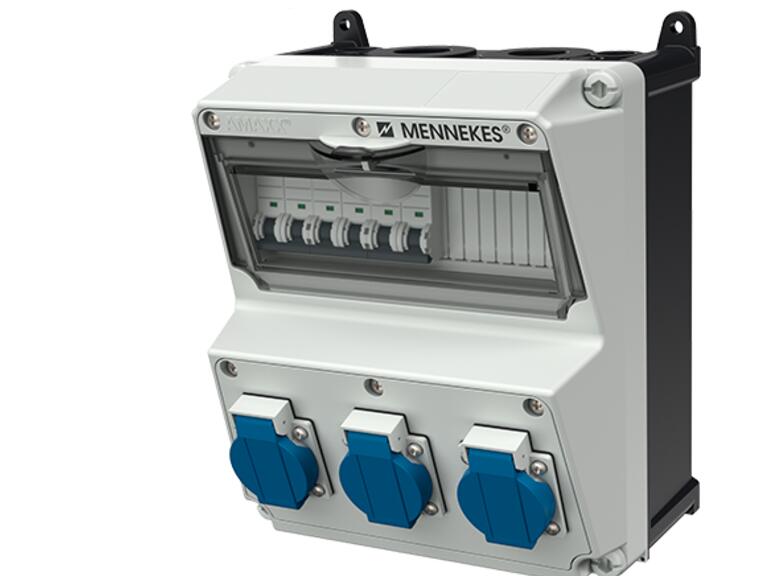

MENNEKES Kombination AMAXX
- anschlussfertig verdrahtet
- Gehäuse plombierbar, mit Aussen-u.Innenbefestigung, seitlich anscharniert mit Doppelgewinde-Deckelschrauben
- Unterteil schwarz; Oberteil elektrograu RAL 7035
- Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschliessbar
- Steckdosen mit generell schräger Steckrichtung

Bestückung/Absicherung:
- 3 Schutzkontakt-Steckdosen 16A 3p 230V Schweizer System, Typ 23
- 3 FI/LS-Schutzschalter 16A 1p+N C IFN= 0,03 A (ABB)

Leitungseinführung/Anschlussmöglichkeit:
- je 2 M 32 oben und unten (verschlossen)
- je 2 M 20 oben und unten (verschlossen)
Klemme für 2 Leitungen bis 5 x 10 mm² (flexibel 6 mm²)

Nach DIN EN 61439:
- Vorsicherung max. 63 A

Technische Daten

CEE-Steckdose - 16 A
ohne
CEE-Steckdose - 32 A
ohne
CEE-Steckdose - 63 A
ohne
CEE-Steckdose - 125A
ohne
FI-Schutzschalter
ohne
Werkstoff des Gehäuses
Kunststoff
Einspeisung/Anschlussmöglichkeit
1 Leitung (Stichleitung)
Handhabung
Wandmontage
Schutzart (IP)
IP44
Militärausführung
Nein
Farbe
grau
Höhe
260 mm
Breite
225 mm
Marke
MENNEKES
Anschlussklemmen
für 1 Leitung bis 5x10mm2
Typ 23 - Anbausteckdose
3
1. Absicherung LS
3 LS 16 A, 1 p, C
Typ 25 - Anbausteckdose
0
1. Leitungseinführung
je 2x M20 oben / unten (verschlossen)
2. Leitungseinführung
je 2x M32 oben / unten (verschlossen)
Menge Art.Nr. Bezeichnung E-Nummer Lager EAN VE Einheit
924425_old Wand-Steckdosenverteiler AMAXX-Getrennt, gr-sw 834790129 7611971072960 1 Stk
Änderungen vorbehalten
