Raccord, série R

Propriétés

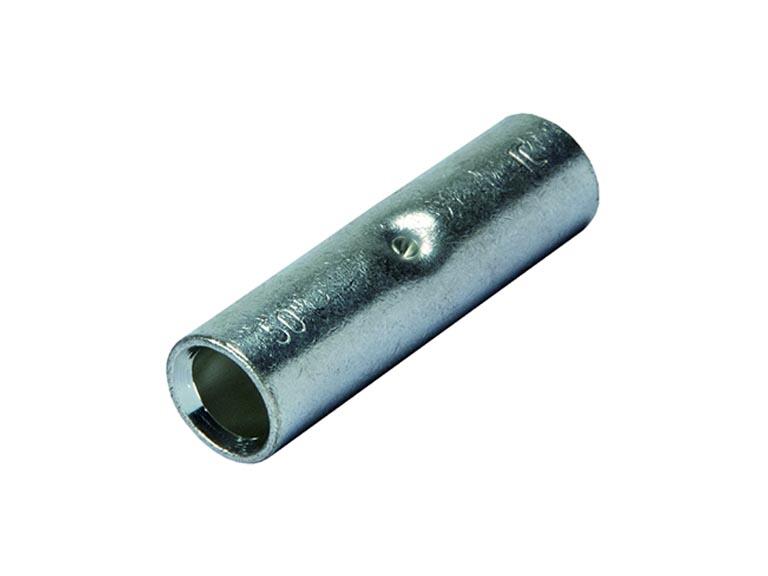

Raccord INTERCABLE Standard, pour conducteurs compacts multiples et fins, matière selon DIN EN 13600, surface étameé galvaniquement, avec butée au milieu

Pour le domaine de la défense et de la technologie nucléaire

Spécifications techniques

version
exécution normale
forme de douille
long
approprié pour conducteurs massifs
Non
approprié pour conducteurs multifilaires
Oui
convient pour conducteur à fil fin
Oui
approprié pour haute température (jusqu'à 650 °C)
Non
approprié pour fil verni
Non
approprié pour conducteur rond
Oui
convient pour conducteur plat
Non
matière
cuivre
surface
étamé
isolation
sans
type de raccordement
raccord à joint
nombre de dérivations
2
pour jonctions résistants à la traction
Non
retenue d'huile/pont
Non
marque
Intercable
Quantité Réf. Bezeichnung No. E Stock EAN section nominale d1 d3 l UV Unité
ICR075V Cosse à presser 156071003 8014212187734 0.5 - 0.75 mm² 1.4 mm 3 mm 15 mm 1 pcs
ICR1V Manchons à sertir en série 156071013 8014212187819 1 - 1.5 mm² 1.9 mm 3.9 mm 15 mm 1 pcs
ICR2V Manchons à sertir en série 156071023 8014212187888 2.5 - 2.5 mm² 2.4 mm 4.4 mm 16 mm 50 pcs
ICR4V Manchons à sertir en série 156071033 8014212187963 4 - 4 mm² 3 mm 5 mm 19 mm 1 pcs
ICR6V Manchons à sertir en série 156071043 8014212193506 6 - 6 mm² 3.5 mm 6.5 mm 25 mm 1 pcs
ICR10V Manchons à sertir en série 156071053 8014212192011 10 - 10 mm² 4.5 mm 7 mm 30 mm 50 pcs
ICR16V Manchons à sertir en série 156071063 8014212192516 16 - 16 mm² 5.5 mm 8.5 mm 35 mm 1 pcs
ICR25V Manchons à sertir en série 156071073 8014212192912 25 - 25 mm² 7 mm 10 mm 40 mm 1 pcs
ICR35V Manchons à sertir en série 156071083 8014212193155 35 - 35 mm² 8.5 mm 12 mm 45 mm 1 pcs
ICR50V Manchons à sertir en série 156071093 8014212193407 50 - 50 mm² 10 mm 14 mm 50 mm 1 pcs
ICR70V Manchons à sertir en série 156071103 8014212193681 70 - 70 mm² 12 mm 16.5 mm 55 mm 1 pcs
ICR95V Manchons à sertir en série 156071113 8014212193896 95 - 95 mm² 13.5 mm 18 mm 60 mm 1 pcs
ICR120V Manchons à sertir en série 156071123 8014212192233 120 - 120 mm² 15 mm 20 mm 65 mm 25 pcs
ICR150V Manchons à sertir en série 156071133 8014212192394 150 - 150 mm² 16.8 mm 21.3 mm 70 mm 10 pcs
ICR185V Manchons à sertir en série 156071143 8014212192639 185 - 185 mm² 19 mm 24 mm 75 mm 10 pcs
ICR240V Manchons à sertir en série 156071163 8014212192776 240 - 240 mm² 21 mm 26 mm 85 mm 1 pcs
ICR300V Manchons à sertir en série 156071173 8014212193001 300 - 300 mm² 24 mm 30 mm 100 mm 1 pcs
ICR400V Manchons à sertir en série 156071183 8014212193209 400 - 400 mm² 27.5 mm 33.5 mm 100 mm 1 pcs
Sous réserve de modifications
