Cosses à sertir ronde selon DIN 46234, sans isolation, 0.5 - 240 mm2

Propriétés

Cosses à sertir nues, rondes selon DIN 46234 de cuivre

- par conducteur, par example VDE 0295 classe 2, 5 et 6
- fabriqué selon la norme DIN 46234
- Zone à sertir brasée
- Résistant à une température de: -55°C à +125°C
- avec profil rainuré pour améliorées le contact

Matériel:
- cuivre électrolytique

Surface:
- étamée par électrolyse

Spécifications techniques

forme de la plage
forme annulaire
selon DIN
Oui
isolation
sans
rubans
Non
forme de douille
court
approprié pour conducteurs multifilaires
Oui
convient pour conducteur à fil fin
Oui
approprié pour haute température (jusqu'à 650 °C)
Non
matière
cuivre
surface
étamé

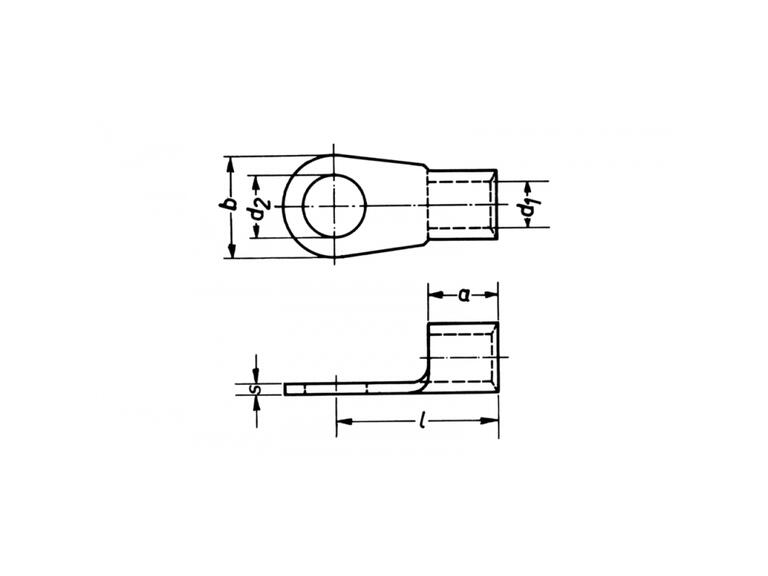

Quantité Réf. Bezeichnung No. E Stock EAN mesure de filetage (métrique) section nominale d1 a l section transversale d3 référence UV Unité
RSQ7103A2,5-1-GH Embout câble, nu, Cu étamé 156350409 7611971070799 2.5 0.5 - 1 mm² 1.6 mm 5 mm 11 mm 0.8 mm 6 mm 4.5 100 pcs
RSQ7103A3-1-GH Embout câble, nu, Cu étamé 156350419 7611971070812 3 0.5 - 1 mm² 1.6 mm 5 mm 11 mm 0.8 mm 6 mm 4.5 100 pcs
RSQ7159A3-2,5-GH Cosse ronde, nu, Cu étamé 156350619 7611971070737 3 1.5 - 3 mm² 2.3 mm 5 mm 11 mm 0.8 mm 6 mm 4.5 100 pcs
RSQ7103A3,5-1-GH Embout câble, nu, Cu étamé 156350499 7611971070966 3.5 0.5 - 1 mm² 1.6 mm 5 mm 11 mm 0.8 mm 6 mm 4.5 100 pcs
RSQ7159A3,5-2,5-GH Cosse ronde, nu, Cu étamé 156350699 7611971070942 3.5 1.5 - 3 mm² 2.3 mm 5 mm 11 mm 0.8 mm 6 mm 4.5 100 pcs
RSQ7104A4-1-GH Cosse ronde, nu, Cu étamé 156350429 7611971070829 4 0.5 - 1 mm² 1.6 mm 5 mm 12 mm 0.8 mm 8 mm 6 100 pcs
RSQ7108A4-2,5-GH Cosse ronde, nu, Cu étamé 156350629 7611971070751 4 1.5 - 3 mm² 2.3 mm 5 mm 12 mm 0.8 mm 8 mm 6 100 pcs
RSQ7155A4-6-GH Cosse ronde, nu, Cu étamé 156350729 7611971070997 4 4 - 6 mm² 3.6 mm 6 mm 14 mm 1 mm 8 mm 6 100 pcs
RSQ7105A5-1-GH Cosse ronde, nu, Cu étamé 156350439 7611971070706 5 0.5 - 1 mm² 1.6 mm 5 mm 13 mm 0.8 mm 10 mm 6.5 100 pcs
16205 Cosse ronde, nu, Cu étamé 4012078022125 5 0.5 - 1 mm² 1.6 mm 5 mm 13 mm 0.8 mm 10 mm 6.5 100 pcs
RSQ7109A5-2,5-GH Cosse ronde, nu, Cu étamé 156350639 7611971070775 5 1.5 - 3 mm² 2.3 mm 5 mm 14 mm 0.8 mm 10 mm 6.5 100 pcs
RSQ7112A5-6-GH Cosse ronde, nu, Cu étamé 156350739 7611971070713 5 4 - 6 mm² 3.6 mm 6 mm 15 mm 1 mm 10 mm 6.5 100 pcs
RSQ7119A5-10-GH Cosse ronde, nu, Cu étamé 156351139 7611971071062 5 10 - 10 mm² 4.5 mm 8 mm 16 mm 1.1 mm 10 mm 6.5 100 pcs
RSQ7125A5-16-GH Cosse ronde, nu, Cu étamé 156351239 7611971071161 5 16 - 16 mm² 5.8 mm 10 mm 20 mm 1.25 mm 11 mm 7.5 100 pcs
RSQ7156A5-25-GH Cosse ronde, nu, Cu étamé 156351339 7611971071093 5 25 - 25 mm² 7.5 mm 11 mm 25 mm 1.5 mm 12 mm 7.5 100 pcs
RSQ7110A6-2,5-GH Cosse ronde, nu, Cu étamé 156350649 7611971070782 6 1.5 - 3 mm² 2.3 mm 5 mm 16 mm 0.8 mm 11 mm 7.5 100 pcs
RSQ7114A6-6-GH Cosse ronde, nu, Cu étamé 156350749 7611971070720 6 4 - 6 mm² 3.6 mm 6 mm 16 mm 1 mm 11 mm 7.5 100 pcs
RSQ7120A6-10-GH Cosse ronde, nu, Cu étamé 156351149 7611971071086 6 10 - 10 mm² 4.5 mm 8 mm 17 mm 1.1 mm 11 mm 7.5 100 pcs
RSQ7125A6-16-GH Cosse ronde, nu, Cu étamé 156351249 7611971071000 6 16 - 16 mm² 5.8 mm 10 mm 20 mm 1.2 mm 11 mm 7.5 1 pcs
RSQ7156A6-25-GH Cosse ronde, nu, Cu étamé 156351349 7611971071116 6 25 - 25 mm² 7.5 mm 11 mm 25 mm 1.5 mm 12 mm 7.5 100 pcs
RSQ7229A6-35-GH Cosse ronde, nu, Cu étamé 156351449 7611971071185 6 35 - 35 mm² 9 mm 12 mm 26 mm 1.6 mm 15 mm 10 100 pcs
RSQ7136A6-50-GH Cosse ronde, nu, Cu étamé 156351549 7611971071437 6 50 - 50 mm² 11 mm 16 mm 34 mm 1.8 mm 18 mm 12 100 pcs
RSQ7140A6-70-GH Cosse ronde, nu, Cu étamé 156351749 7611971071482 6 70 - 70 mm² 13 mm 18 mm 38 mm 2 mm 22 mm 13 50 pcs
RSQ7162A8-2,5-GH Cosse ronde, nu, Cu étamé 156350659 7611971070805 8 1.5 - 3 mm² 2.3 mm 5 mm 17 mm 0.8 mm 14 mm 10 100 pcs
RSQ7115A8-6-GH Cosse ronde, nu, Cu étamé 156350759 7611971070744 8 4 - 6 mm² 3.6 mm 6 mm 19 mm 1 mm 14 mm 10 100 pcs
RSQ7121A8-10-GH Cosse ronde, nu, Cu étamé 156351159 7611971071109 8 10 - 10 mm² 4.5 mm 108 mm 820 mm 1.1 mm 2014 mm 10 100 pcs
RSQ7126A8-16-GH Cosse ronde, nu, Cu étamé 156351259 7611971071024 8 16 - 16 mm² 5.8 mm 10 mm 22 mm 1.2 mm 14 mm 10 100 pcs
RSQ7130A8-25-GH Cosse ronde, nu, Cu étamé 156351359 7611971071130 8 25 - 25 mm² 7.5 mm 11 mm 25 mm 1.5 mm 16 mm 10 100 pcs
RSQ7134A8-35-GH Cosse ronde, nu, Cu étamé 156351459 7611971071017 8 35 - 35 mm² 9 mm 12 mm 26 mm 1.6 mm 16 mm 10 100 pcs
RSQ7136A8-50-GH Cosse ronde, nu, Cu étamé 156351559 7611971071246 8 50 - 50 mm² 11 mm 16 mm 34 mm 1.8 mm 18 mm 12 100 pcs
RSQ7140A8-70-GH Cosse ronde, nu, Cu étamé 156351759 7611971071321 8 70 - 70 mm² 13 mm 18 mm 38 mm 2 mm 22 mm 13 50 pcs
RSQ7144A8-95-GH Cosse ronde, nu, Cu étamé 156351959 7611971016902 8 95 - 95 mm² 15 mm 20 mm 42 mm 2.5 mm 24 mm 13 50 pcs
RSQ7146A8-120-GH Cosse ronde, nu, Cu étamé 156352159 7611971071475 8 120 - 120 mm² 16.5 mm 22 mm 44 mm 3 mm 24 mm 13 50 pcs
RSQ7127A10-16-GH Cosse ronde, nu, Cu étamé 156351269 7611971071048 10 2.5 - 6 mm² 5.8 mm 10 mm 24 mm 1.2 mm 18 mm 12 100 pcs
RSQ7117A10-6-GH Cosse ronde, nu, Cu étamé 156350769 7611971070768 10 4 - 6 mm² 3.6 mm 6 mm 21 mm 1 mm 18 mm 12 100 pcs
RSQ7122A10-10-GH Cosse ronde, nu, Cu étamé 156351169 7611971071123 10 10 - 10 mm² 4.5 mm 8 mm 21 mm 1.1 mm 18 mm 12 100 pcs
RSQ7131A10-25-GH Cosse ronde, nu, Cu étamé 156351369 7611971071154 10 25 - 25 mm² 7.5 mm 11 mm 26 mm 1.5 mm 18 mm 12 100 pcs
RSQ7175A10-35-GH Cosse ronde, nu, Cu étamé 156351469 7611971071031 10 35 - 35 mm² 9 mm 12 mm 27 mm 1.6 mm 18 mm 12 100 pcs
RSQ7136A10-50-GH Cosse ronde, nu, Cu étamé 156351569 7611971071253 10 50 - 50 mm² 11 mm 16 mm 34 mm 1.8 mm 18 mm 12 1 pcs
RSQ7140A10-70-GH Cosse ronde, nu, Cu étamé 156351769 7611971071215 10 70 - 70 mm² 13 mm 18 mm 38 mm 2 mm 22 mm 13 50 pcs
RSQ7144A10-95-GH Cosse ronde, nu, Cu étamé 156351969 7611971071468 10 95 - 95 mm² 15 mm 20 mm 42 mm 2.5 mm 24 mm 13 50 pcs
RSQ7146A10-120-GH Cosse ronde, nu, Cu étamé 156352169 7611971071420 10 120 - 120 mm² 16.5 mm 22 mm 44 mm 3 mm 24 mm 13 50 pcs
RSQ7149A10-150-GH Cosse ronde, nu, Cu étamé 156352369 7611971071369 10 150 - 150 mm² 19 mm 24 mm 50 mm 3.2 mm 30 mm 16 50 pcs
RSQ7128A12-16-GH Cosse ronde, nu, Cu étamé 156351279 7611971071079 12 2.5 - 6 mm² 5.8 mm 10 mm 26 mm 1.2 mm 22 mm 13 100 pcs
RSQ7123A12-10-GH Cosse ronde, nu, Cu étamé 156351179 7611971071147 12 10 - 10 mm² 4.5 mm 8 mm 23 mm 1.1 mm 22 mm 13 100 pcs
163012 Cosse ronde, nu, Cu étamé 4012078022224 12 25 - 25 mm² 7.5 mm 11 mm 31 mm 1.5 mm 22 mm 13 100 pcs
RSQ7132A12-25-GH Cosse ronde, nu, Cu étamé 156351379 7611971071178 12 25 - 25 mm² 7.5 mm 11 mm 31 mm 1.5 mm 22 mm 13 100 pcs
RSQ7135A12-35-GH Cosse ronde, nu, Cu étamé 156351479 7611971071055 12 35 - 35 mm² 9 mm 12 mm 31 mm 1.6 mm 22 mm 13 100 pcs
RSQ7137A12-50-GH Cosse ronde, nu, Cu étamé 156351579 7611971071239 12 50 - 50 mm² 11 mm 16 mm 36 mm 1.8 mm 22 mm 13 100 pcs
RSQ7140A12-70-GH Cosse ronde, nu, Cu étamé 156351779 7611971071345 12 70 - 70 mm² 13 mm 18 mm 38 mm 2 mm 22 mm 13 50 pcs
RSQ7144A12-95-GH Cosse ronde, nu, Cu étamé 156351979 7611971071383 12 95 - 95 mm² 15 mm 20 mm 42 mm 2.5 mm 24 mm 13 50 pcs
RSQ7146A12-120-GH Cosse ronde, nu, Cu étamé 156352179 7611971071413 12 120 - 120 mm² 16.5 mm 22 mm 44 mm 3 mm 24 mm 13 50 pcs
RSQ7149A12-150-GH Cosse ronde, nu, Cu étamé 156352379 7611971071291 12 150 - 150 mm² 19 mm 24 mm 50 mm 3.2 mm 30 mm 16 50 pcs
RSQ7172A12-185-GH Cosse ronde, nu, Cu étamé 156352479 7611971071222 12 185 - 185 mm² 21 mm 28 mm 50 mm 35 mm 36 mm 16 50 pcs
RSQ7173A12-240-GH Cosse ronde, nu, Cu étamé 156352879 7611971071352 12 240 - 240 mm² 23.5 mm 32 mm 56 mm 4 mm 38 mm 16 25 pcs
RSQ7211A16-25-GH Cosse ronde, nu, Cu étamé 156351389 7611971071284 16 25 - 25 mm² 7.5 mm 11 mm 35 mm 1.5 mm 28 mm 16 100 pcs
RSQ7139A16-50-GH Cosse ronde, nu, Cu étamé 156351589 7611971071277 16 50 - 50 mm² 11 mm 16 mm 40 mm 1.8 mm 28 mm 16 100 pcs
RSQ7142A16-70-GH Cosse ronde, nu, Cu étamé 156351789 7611971071192 16 70 - 70 mm² 13 mm 18 mm 42 mm 2 mm 28 mm 16 50 pcs
RSQ7145A16-95-GH Cosse ronde, nu, Cu étamé 156351989 7611971071376 16 95 - 95 mm² 15 mm 20 mm 44 mm 2.5 mm 28 mm 16 50 pcs
RSQ7147A16-120-GH Cosse ronde, nu, Cu étamé 156352189 7611971071208 16 120 - 120 mm² 165 mm 22 mm 48 mm 3 mm 28 mm 16 50 pcs
RSQ7149A16-150-GH Cosse ronde, nu, Cu étamé 156352389 7611971071260 16 150 - 150 mm² 19 mm 24 mm 50 mm 3.2 mm 30 mm 16 50 pcs
RSQ7172A16-185-GH Cosse ronde, nu, Cu étamé 156352489 7611971071406 16 185 - 185 mm² 21 mm 28 mm 50 mm 3.5 mm 36 mm 16 50 pcs
RSQ7173A16-240-GH Cosse ronde, nu, Cu étamé 156352889 7611971071338 16 240 - 240 mm² 23.5 mm 32 mm 56 mm 4 mm 38 mm 16 25 pcs
Sous réserve de modifications
