937119

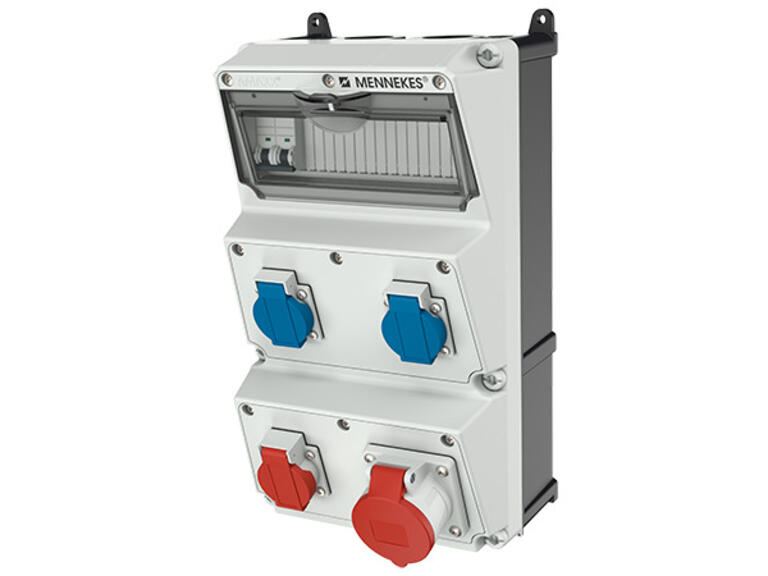

Combinaisons de prises de courant AMAXX®, 1x type CEE 16, 1x type 25, 2x type 23
Propriétés
Les combinaisons de prises de courant AMAXX de MENNEKES sont des distributeurs au design attrayant et unique et peuvent être utilisées dans une large gamme de variantes pour presque tous les domaines. Grâce à la grande variété de variantes, les distributeurs sont utilisés partout où une qualité supérieure, des boîtiers robustes et une fiabilité absolue sont exigés.NOUVEAU : combinaisons de prises de courant AMAXX® avec protection par fusible séparée !- 1 prise CEE 16, 1xFI-LS type C 16A 0,03A,
- 1xTyp 25 femelle, 1xFI-LS type C 16A 0,03A,
- Fusibles séparés pour chaque prise,
- 2xTyp 25 prise femelle 1xFI-LS type C 16A 0,03A,
- Protection par fusibles ensemble, câblés prêts à être raccordés
- Degré de protection IP 44Logement :
- 1 boîtier AMAPLAST 390x225 mm (HxL) plombable, avec fixation extérieure et intérieure
- Partie inférieure noire
- partie supérieure gris électrique RAL 7035 articulée sur le côté avec double vis de couvercle filetées
- Protection sur rail de montage coulissant sous clapet d'actionnement transparent ouvrant vers le bas et verrouillable au moyen d'un cadenas
- Prises de courant avec sens de branchement généralement obliqueÉquipement/protection :
Point 01
- 1 prise de courant CEE 16A 5p 400V
- 1 disjoncteur FI/LS 16A 3p+N C IFN= 0,03 A 6kA (ABB)Point 02
- 1 prise de courant pour montage en saillie 16A 5p 230/400V, système suisse, type 25
- 1 disjoncteur FI/LS 16A 3p+N C IFN= 0,03 A 6kA (ABB)Point 03
- 2 prises de courant avec contact de terre 16A 3p 230V Système suisse, type 23
- 1 disjoncteur FI/LS 16A 1p+N C IFN= 0,03 A, (ABB)Option entrée de câble/raccordement :
- 2 M 40 chacun en haut et en bas (fermé)
- 2 M 20 chacun en haut et en bas (fermé)
- Pince pour 2 fils jusqu'à 5 x 25 mm² (flexible max. 16 mm²)Conforme à la norme DIN EN 61439 :
- Fusible de secours max. 63 A
Spécifications techniques
- prise CEE - 16 A
- 1×16 A 5p 400 V
- prise CEE - 32 A
- sans
- prise CEE - 63 A
- sans
- prise CEE - 125 A
- sans
- matière du boîtier
- matière synthétique
- alimentation/possibilité de branchement
- 1 conduite (ligne de branchement)
- maniement
- montage mural
- indice de protection (IP)
- IP44
- version militaire
- Non
- couleur
- gris
- hauteur
- 390 mm
- largeur
- 225 mm
- marque
- MENNEKES
- bornes de raccordement
- für 1 Leitung bis 5x10mm2
- prise inc. type 23
- 2
- prise inc. type 25
- 1
- 1. entrée de cable
- je 2x M20 oben / unten (verschlossen)
- 2. entrée de cable
- je 2x M32 oben / unten (verschlossen)
