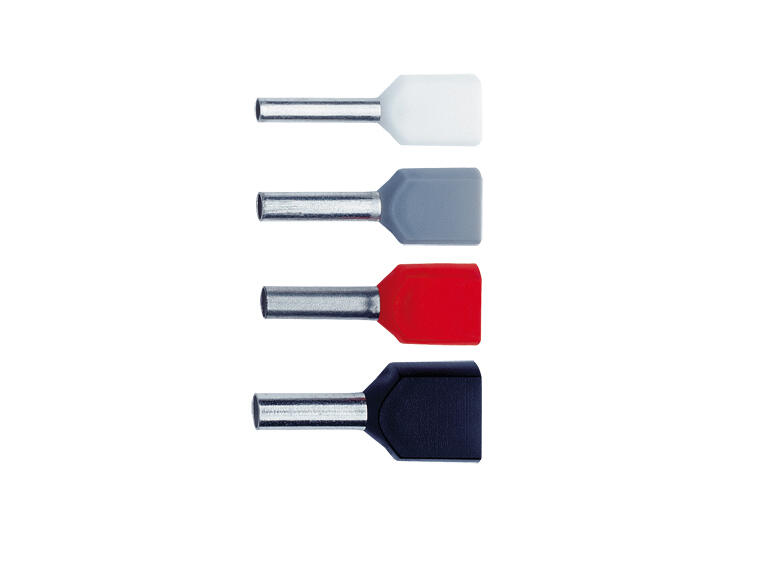

Zwillings-Aderendhülsen nach DIN, 2x0.25 - 2x16mm²

Eigenschaften

Zwillings-Aderendhülsen für fein- und feinstdrähtige Leiter nach DIN 46228

- Für fein- und feinstdrähtige Leiter
- Zum Durchschleifen von Klemmen
- Farbkodierung in Anlehnung an DIN 46228 Teil 4 (0,5 - 16 mm²)
- Verpresste Aderendhülsen zur einfachen Montage an Kabelklemmen
- Gesamtquerschnitt: 2 x 0,25 - 2 x 16 mm²
- Isoliert, halogenfrei
- Temperaturbeständigkeit bis 105° C
- Easy-Entry Isolierung für einfache Kabeleinführung

Werkstoff:
- Cu gemäss EN13600
- Kunststoff: Polypropylen

Oberfläche:
- Galvanisch verzinnt zum Schutz gegen Korrosion

Technische Daten

Bauform
Zwillings-Aderendhülse
Isoliert
Ja
Halogenfrei
Ja
Werkstoff
Kupfer
Oberflächenschutz
verzinnt
Für kurzschlussfeste Leitungen
Nein
Mit Kennzeichnungsfahne
Nein
Bandware
Nein
Menge Art.Nr. Bezeichnung E-Nummer Lager EAN Nennquerschnitt Hülsenlänge Farbe d1 d3 s1 l1 VE Einheit
48010/8-0.5ZW/GH Zwillings-Aderendhülse isoliert 0.5 mm², 8 mm 156420049 7611971001786 0.5 mm² 8 mm weiß 1.5 mm 4.7 mm 0.15 mm 15 mm 500 Stk
48020/8-0.75ZW/GH Zwillings-Aderendhülse isoliert 0.75 mm², 8 mm 156434109 7611971001908 0.75 mm² 8 mm grau 1.8 mm 5 mm 0.15 mm 15 mm 100 Stk
48020/10-0.75ZW/GH Zwillings-Aderendhülse isoliert 0.75 mm², 10 mm 156435409 7611971068260 0.75 mm² 10 mm grau 1.8 mm 5 mm 0.15 mm 17 mm 100 Stk
48030/8-1ZW/GH Zwillings-Aderendhülse isoliert 1 mm², 8 mm 156434209 7611971002028 1 mm² 8 mm rot 2.05 mm 5.4 mm 0.15 mm 15 mm 100 Stk
48030/10-1ZW/GH Zwillings-Aderendhülse isoliert 1 mm², 10 mm 156435529 7611971068277 1 mm² 10 mm rot 2.05 mm 5.4 mm 0.15 mm 17 mm 100 Stk
48040/8-1.5ZW/GH Zwillings-Aderendhülse isoliert 1.5 mm², 8 mm 156434309 7611971002165 1.5 mm² 8 mm schwarz 2.3 mm 6.6 mm 0.15 mm 16 mm 100 Stk
48040/12-1.5ZW/GH Zwillings-Aderendhülse isoliert 1.5 mm², 12 mm 156435609 7611971068284 1.5 mm² 12 mm schwarz 2.3 mm 6.6 mm 0.15 mm 20 mm 100 Stk
48050/10-2.5ZW/GH Zwillings-Aderendhülse isoliert 2.5 mm², 10 mm 156434509 7611971002189 2.5 mm² 10 mm blau 2.9 mm 7.8 mm 0.2 mm 18.5 mm 100 Stk
48050/12-2.5ZW/GH Zwillings-Aderendhülse isoliert 2.5 mm², 13 mm 156435619 7611971068291 2.5 mm² 12 mm blau 2.9 mm 7.8 mm 0.2 mm 21.5 mm 100 Stk
48060/12-4ZW/GH Zwillings-Aderendhülse isoliert 4 mm², 12 mm 156435729 7611971002318 4 mm² 12 mm grau 3.8 mm 8.8 mm 0.2 mm 23 mm 100 Stk
48070/14-6ZW/GH Zwillings-Aderendhülse isoliert 6 mm², 14 mm 156435829 7611971002349 6 mm² 14 mm gelb 4.9 mm 10 mm 0.2 mm 26 mm 100 Stk
48080/14-10ZW/GH Zwillings-Aderendhülse isoliert 10 mm², 14 mm 156436009 7611971002370 10 mm² 14 mm rot 6.5 mm 13 mm 0.2 mm 26 mm 100 Stk
48090/14-16ZW/GH Zwillings-Aderendhülse isoliert 16 mm², 14 mm 156436129 7611971002400 16 mm² 14 mm blau 8.3 mm 18.4 mm 0.2 mm 30 mm 50 Stk
Änderungen vorbehalten
