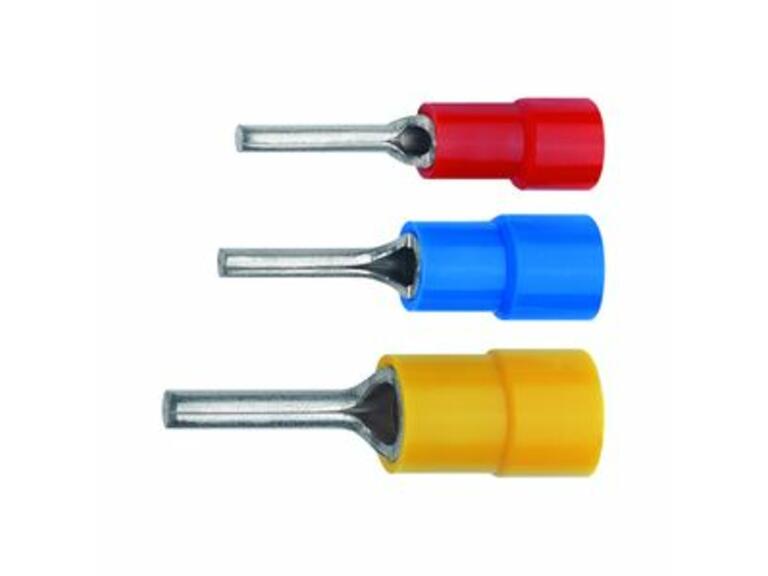

Isolierte Stiftkabelschuhe, mit PA-Isolation, 0.5 - 6 mm²

Eigenschaften

*** PROGRAMM FÜR DEN INSTALLATEUR ***

Isolierter Stiftkabelschuh nach DIN 46231 mit aufgeweiteter Isolierhülse

- Für fein- und feinstdrähtige Leiter
- Hochwertiges Hartlötverfahren im Pressbereich
- Gesamtquerschnitt: 0,1 - 6 mm²
- Isoliert, halogenfrei
- Querschnittabhängige Farbkodierung
- Temperaturbeständigkeit bis 105° C
- Easy-Entry Isolierung für einfache Kabeleinführung

Werkstoff:
- Cu-ETP
- Isolierhülse: PA

Oberfläche:
- galvanisch verzinnt

Technische Daten

Flanschform
Stiftform
Nach DIN
Ja
Isolation
PA
Bandware
Nein
Hülsenform
kurz
Geeignet für feindrähtige Leiter
Ja
Geeignet für hohe Temperaturen (bis 650 °C)
Nein
Werkstoff
Kupfer
Oberflächenschutz
verzinnt

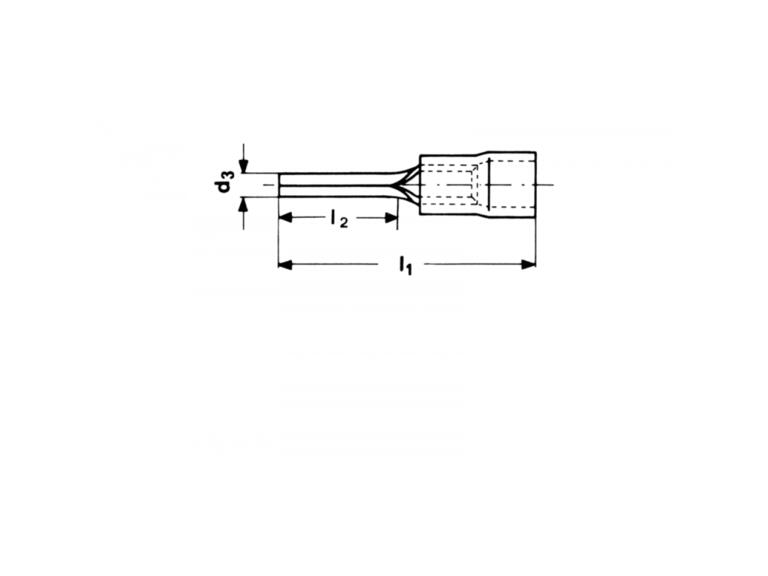

Menge Art.Nr. Bezeichnung E-Nummer Lager EAN Farbe der Isolation Nennquerschnitt d4 s d3 a1 a2 l1 l2 VE Einheit
710-100 KL Stiftkabelschuh, PA isoliert, Cu verzinnt, 156375509 8585039900122 blau 1.5 - 3 mm² 5.1 mm 0.8 mm 1.9 mm 5 mm 11.5 mm 23 mm 10 mm 100 Stk
715-100 KL Stiftkabelschuh, PA isoliert, Cu verzinnt, gelb 156375809 8585039900115 gelb 2.5 - 6 mm² 6.5 mm 1 mm 2.7 mm 6 mm 12.5 mm 26 mm 11 mm 50 Stk
705-100 KL Stift-Kabelschuh PA isoliert, Cu verzinnt 156375309 8585039900139 rot 0.5 - 1 mm² 4.5 mm 0.8 mm 1.9 mm 5 mm 10.5 mm 22 mm 10 mm 100 Stk
Änderungen vorbehalten
