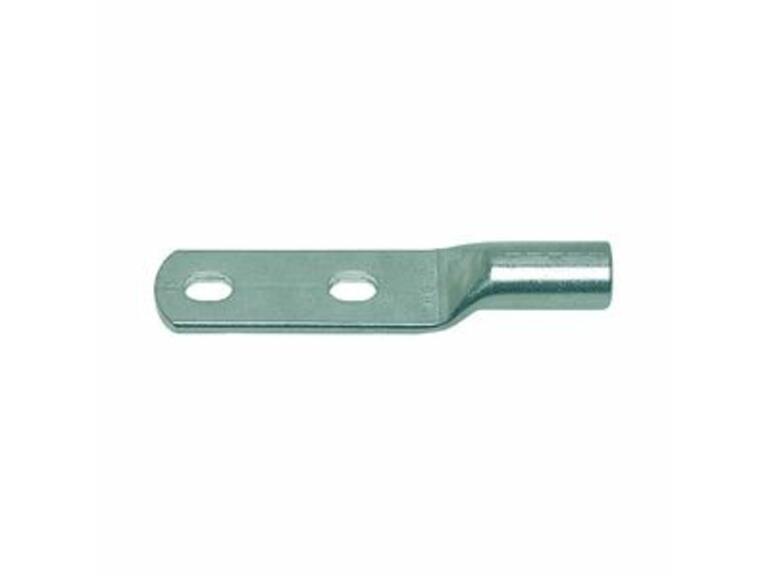

Presskabelschuh DIN-Ausführung Cu mit 2 Langlöchern, 70 - 240mm²

Eigenschaften

Ausführung mit 2 Langlöchern, Anschlussbolzen 2x M12

- Rohrabmessungen nach DIN 46235
- Mit Kennziffer zur eindeutigen Werkzeugzuordnung
- Für Rundleiter z.B VDE 0295 Kl. 1, 2, 5 und 6
- Für rundgedrückte mehrdrähtige Sektorleiter

Eigenschaften:
- Gesamtquerschnitt: 70 - 240 mm²
- Mit Pressmarkierungen für richtiges Verpressen
- Optimale Material- und Verpresseigenschaften durch geglühtes Material
- Plane Auflagefläche durch spezielle Stanztechnik
- Präzise Endenbearbeitung zur einfachen Kabeleinführung

Bestellinfo:
- Auch in blanker Ausführung erhältlich, Artikel-Nummer-Zusatz "bk"

Werkstoff:
- Cu gemäß EN 13600

Oberfläche:
- Galvanisch verzinnt zum Schutz gegen Korrosion

Technische Daten

Klauke DIN-Doppel-Rohrkabelschuh
Anschlussgewindemaß (metrisch)
12
Anschlusswinkel
180° (horizontal)
Anzahl der Befestigungslöcher
2
Oberflächenschutz
verzinnt
d2
13 mm
Marke
KLAUKE

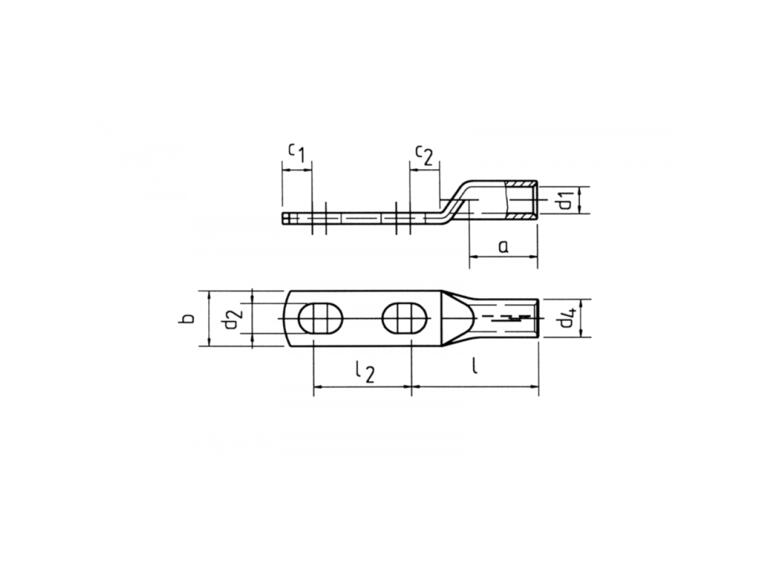

Menge Art.Nr. Lager EAN Nennquerschnitt Kennziffer d1 a b d4 c1 c2 Länge VE Einheit
147D212 4012078481298 70 mm² 16 11.5 mm 28 mm 24 mm 16.5 mm 13 mm 13 mm 55 mm 25 Stk
148D212 4012078483926 95 mm² 18 13.5 mm 35 mm 28 mm 19 mm 13 mm 13 mm 65 mm 5 Stk
149D212 4012078465427 120 mm² 20 15.5 mm 35 mm 32 mm 21 mm 16 mm 17 mm 70 mm 10 Stk
150D212 4012078496353 150 mm² 22 17 mm 35 mm 34 mm 23.5 mm 16 mm 17 mm 78 mm 5 Stk
151D212 4012078484732 185 mm² 25 19 mm 40 mm 37 mm 25.5 mm 16 mm 17 mm 82 mm 10 Stk
152D212 4012078484756 240 mm² 28 21.5 mm 40 mm 42 mm 29 mm 16 mm 17 mm 92 mm 25 Stk
Änderungen vorbehalten
