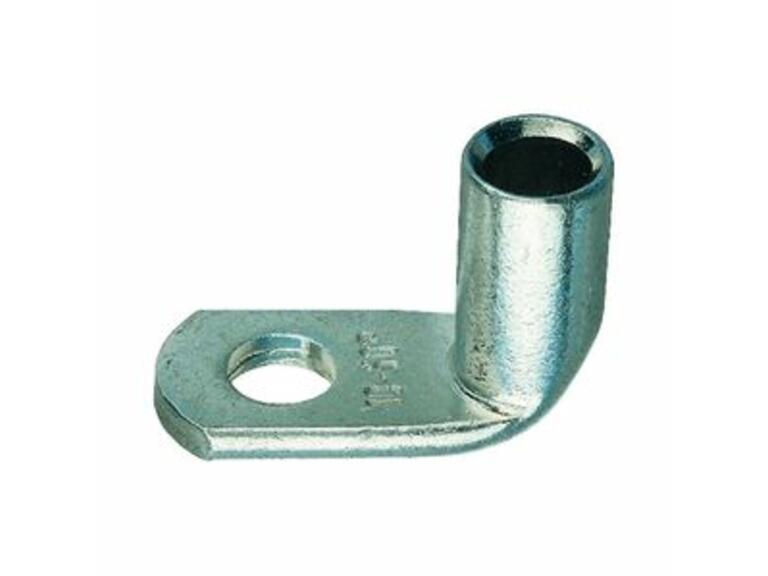

Winkelrohrkabelschuhe 90°, Cu 6 - 400mm2, ohne Sichtloch

Eigenschaften

Normalausführung, 90° abgewinkelt, ohne Sichtloch

- Für mehrdrähtige Rundleiter z.B. VDE 0295 Klasse 2
- Für rundgedrückte mehrdrähtige Sektorleiter
- Optimale Material- und Verpresseigentschaften durch geglühtes Material
- Präzise Endenbearbeitung zur einfachen Kabeleinführung

Werkstoff:
- Cu gemäss EN 13600

Oberfläche:
- galvanisch verzinnt zum Schutz gegen Korrosion

Bestellinfo:
- auch mit Sichtloch lieferbar, bei Artikel-Nummer am Schluss"MS"

Technische Daten

Klauke Winkel-Rohrkabelschuh Standard
Anschlusswinkel
90°
Flanschform
Ringform
Leiter-Klasse
Kl.2 = mehrdrähtig
Schmale Flanschausführung
Nein
Isoliert
Nein
Mit Sichtloch
Nein
Werkstoff
Kupfer
Oberflächenschutz
verzinnt
Anzahl der Befestigungslöcher
1
Marke
KLAUKE
Menge Art.Nr. E-Nummer Lager EAN Nennquerschnitt Anschlussgewindemaß (metrisch) d1 a b d2 d4 c1 l3 VE Einheit
41R5 156360821 4012078466721 6 mm² 5 3.5 mm 9 mm 10 mm 5.5 mm 6.5 mm 7.5 mm 9 mm 1 Stk
41R6 156360831 4012078466738 6 mm² 6 3.5 mm 9 mm 12 mm 6.5 mm 6.5 mm 7.5 mm 10 mm 1 Stk
41R8 156360841 4012078466745 6 mm² 8 3.5 mm 9 mm 14 mm 8.5 mm 6.5 mm 10 mm 13 mm 1 Stk
41R10 156360851 4012078466707 6 mm² 10 3.5 mm 9 mm 17 mm 10.5 mm 6.5 mm 12 mm 15 mm 1 Stk
42R5 156361021 4012078466776 10 mm² 5 4.5 mm 10 mm 12 mm 5.5 mm 7 mm 6.5 mm 10 mm 1 Stk
42R6 156361031 4012078466783 10 mm² 6 4.5 mm 10 mm 12 mm 6.5 mm 7 mm 6.5 mm 10 mm 1 Stk
42R8 156361041 4012078466790 10 mm² 8 4.5 mm 10 mm 15 mm 8.5 mm 7 mm 10 mm 13 mm 1 Stk
42R10 156361051 4012078466752 10 mm² 10 4.5 mm 10 mm 17 mm 10.5 mm 7 mm 12 mm 15 mm 1 Stk
43R6MS 16 mm² 6 5.5 mm 13 mm 12 mm 5.5 mm 8.5 mm 7.5 mm 11 mm 1 Stk
FE43R10 156361151 4012078078368 16 mm² 10 5.5 mm 13 mm 17 mm 10.5 mm 8.5 mm 12 mm 15 mm 1 Stk
FE43R12 156361161 4012078250269 16 mm² 12 5.5 mm 13 mm 19 mm 13 mm 8.5 mm 13 mm 18 mm 1 Stk
44R5 156360571 4012078466875 25 mm² 5 7 mm 15 mm 14 mm 5.5 mm 10 mm 7.5 mm 11 mm 1 Stk
44R6 156361231 4012078466882 25 mm² 6 7 mm 15 mm 14 mm 6.5 mm 10 mm 7.5 mm 11 mm 1 Stk
44R8 156361241 4012078461801 25 mm² 8 7 mm 15 mm 16 mm 8.5 mm 10 mm 10 mm 13 mm 1 Stk
44R10 156361251 4012078466844 25 mm² 10 7 mm 15 mm 18 mm 10.5 mm 10 mm 12 mm 15 mm 1 Stk
44R12 156361261 4012078466851 25 mm² 12 7 mm 15 mm 19 mm 13 mm 10 mm 13 mm 18 mm 1 Stk
45R6 156361331 4012078464222 35 mm² 6 8.5 mm 17 mm 17 mm 6.5 mm 12 mm 7.5 mm 11 mm 1 Stk
45R8 156361341 4012078075442 35 mm² 8 8.5 mm 17 mm 17 mm 8.5 mm 12 mm 10 mm 13 mm 1 Stk
45R10 156361351 4012078460774 35 mm² 10 8.5 mm 17 mm 19 mm 10.5 mm 12 mm 12 mm 15 mm 1 Stk
45R12 156361361 4012078466899 35 mm² 12 8.5 mm 17 mm 21 mm 13 mm 12 mm 13 mm 18 mm 1 Stk
45R16 156361381 4012078466912 35 mm² 16 8.5 mm 17 mm 26 mm 17 mm 12 mm 16 mm 22 mm 1 Stk
46R6 156361431 4012078490443 50 mm² 6 10 mm 19 mm 20 mm 6.5 mm 14 mm 10 mm 13 mm 1 Stk
46R8 156361441 4012078466950 50 mm² 8 10 mm 19 mm 20 mm 8.5 mm 14 mm 10 mm 13 mm 1 Stk
46R10 156361451 4012078460330 50 mm² 10 10 mm 19 mm 20 mm 10.5 mm 14 mm 12 mm 16 mm 1 Stk
46R12 156361461 4012078465076 50 mm² 12 10 mm 19 mm 23 mm 13 mm 14 mm 13 mm 18 mm 1 Stk
46R14 156361471 4012078466929 50 mm² 14 10 mm 19 mm 23 mm 15 mm 14 mm 14.5 mm 20 mm 1 Stk
46R16 156361481 4012078460569 50 mm² 16 10 mm 19 mm 28 mm 17 mm 14 mm 16 mm 22 mm 1 Stk
47R6 156360601 4012078467001 70 mm² 6 12 mm 21 mm 23 mm 6.5 mm 16.5 mm 10 mm 13 mm 1 Stk
47R8 156361541 4012078421751 70 mm² 8 12 mm 21 mm 23 mm 8.5 mm 16.5 mm 10 mm 14 mm 1 Stk
47R10 156361551 4012078466967 70 mm² 10 12 mm 21 mm 23 mm 10.5 mm 16.5 mm 12 mm 16 mm 1 Stk
47R12 156361561 4012078466974 70 mm² 12 12 mm 21 mm 23 mm 13 mm 16.5 mm 13 mm 18 mm 1 Stk
47R16 156361581 4012078455763 70 mm² 16 12 mm 21 mm 28 mm 17 mm 16.5 mm 16 mm 22 mm 1 Stk
48R8 156361641 4012078467049 95 mm² 8 13.5 mm 25 mm 26 mm 8.5 mm 18 mm 12 mm 14 mm 1 Stk
48R10 156361651 4012078461757 95 mm² 10 13.5 mm 25 mm 26 mm 10.5 mm 18 mm 12 mm 17 mm 1 Stk
48R12 156361661 4012078467018 95 mm² 12 13.5 mm 25 mm 26 mm 13 mm 18 mm 13 mm 18 mm 1 Stk
48R14 156361671 4012078467025 95 mm² 14 13.5 mm 25 mm 26 mm 15 mm 18 mm 14.5 mm 20 mm 1 Stk
48R16 156361681 4012078461429 95 mm² 16 13.5 mm 25 mm 28 mm 17 mm 18 mm 16 mm 22 mm 1 Stk
48R20 156361691 4012078467032 95 mm² 20 13.5 mm 25 mm 36 mm 21 mm 18 mm 22 mm 24 mm 1 Stk
49R8 156362041 4012078460767 120 mm² 8 15 mm 26 mm 28 mm 8.5 mm 19.5 mm 14 mm 16 mm 1 Stk
49R10 156362051 4012078461016 120 mm² 10 15 mm 26 mm 28 mm 10.5 mm 19.5 mm 14 mm 17 mm 1 Stk
49R12 156362061 4012078461023 120 mm² 12 15 mm 26 mm 28 mm 13 mm 19.5 mm 14 mm 18 mm 1 Stk
49R16 156362081 4012078460941 120 mm² 16 15 mm 26 mm 30 mm 17 mm 19.5 mm 16 mm 22 mm 1 Stk
50R8 156360631 4012078467100 150 mm² 8 16.5 mm 30 mm 31 mm 8.5 mm 21 mm 14 mm 16 mm 1 Stk
50R10 156362151 4012078460545 150 mm² 10 16.5 mm 30 mm 31 mm 10.5 mm 21 mm 14 mm 17 mm 1 Stk
50R12 156362161 4012078460729 150 mm² 12 16.5 mm 30 mm 31 mm 13 mm 21 mm 15 mm 18 mm 1 Stk
51R10 156360641 4012078467117 185 mm² 10 19 mm 30 mm 35 mm 10.5 mm 24 mm 18 mm 22 mm 1 Stk
51R12 156362261 4012078465908 185 mm² 12 19 mm 30 mm 35 mm 13 mm 24 mm 18 mm 22 mm 1 Stk
51R16 156362281 4012078467124 185 mm² 16 19 mm 30 mm 35 mm 17 mm 24 mm 18 mm 22 mm 1 Stk
52R10 156360661 4012078467247 240 mm² 10 21 mm 35 mm 39 mm 10.5 mm 26 mm 21.5 mm 22 mm 1 Stk
52R12 156362461 4012078467254 240 mm² 12 21 mm 35 mm 39 mm 13 mm 26 mm 21.5 mm 22 mm 1 Stk
53R12 156362661 4012078465410 300 mm² 12 23.5 mm 44 mm 43 mm 13 mm 29.5 mm 24 mm 24 mm 1 Stk
54R12 156362961 4012078467315 400 mm² 12 27 mm 44 mm 49 mm 13 mm 34 mm 24 mm 24 mm 1 Stk
54R16 156362981 4012078467339 400 mm² 16 27 mm 44 mm 49 mm 17 mm 34 mm 24 mm 24 mm 1 Stk
Änderungen vorbehalten
