63232 GRO

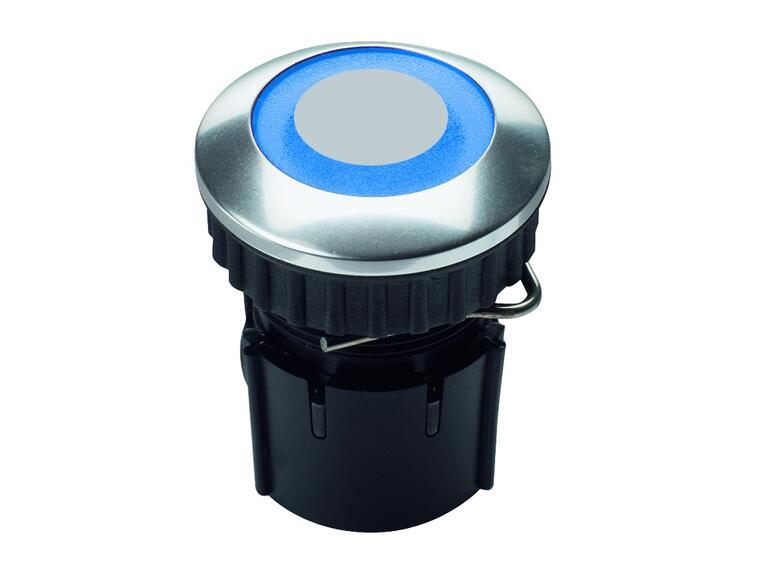

Grothe Klingeltaster PROTACT 220 LED
Eigenschaften
Der innovative PROTACT-Klingeltaster von Grothe mit Edelmetall-Schaltkontakten und zeitsparender Verdrahtungstechnik zum Einbau in Türstationen oder für industrielle Anwendungen. Die Taster zeichnen sich aus durch optimales Schaltverhalten mit taktiler Rückmeldung und sehr geringen Prellzeiten, ideal für den Einsatz in Bus-Anlagen. Produktmerkmale
- Maximale Zuverlässigkeit durch korrosionsfreie Schaltkontakte mit einer Silberlegierung incl. Goldauflage
- optimales Schaltverhalten durch taktile Rückmeldung und präzise Führung des Tasterknopfes in der Tasterhülse
- sehr geringe Prellzeiten durch optimale Schnapp-Wirkung der Schaltkontakte, ideal für BUS-Sprechanlagen
- kurze Installationszeit durch schraubenlose Spezialklemmen: ideal geeignet zum Durchverdrahten
- trotz extrem kompakter Bauweise für Plattenstärken bis 6 mm geeignet
- edle Anmutung durch hochwertige Materialien und Oberflächen
- Tasterknopf LED-Ring blau
- Tasterhülse Edelstahl V2ATechnische Daten
- IP 54 ( im eingebauten Zustand, in senkrechter Platte)
- Vandalismusschutz durch Druckkraft-Begrenzung (widersteht min. 100 N Betätigungskraft)
- Materialien: Schaltkontakte aus Chrom-Nickel-Stahl mit Silberlegierung und Goldauflage, Gehäuse aus glasfaserverstärktem ABS für optimale Stabilität, Spezialklemmen aus verzinntem Chrom-Nickel-Stahl
- Einbauposition: beliebig
- min. Lebendauer bei 12 VAC / 0,75 A (Standard-Klingelanlage) ca. 100.000 Zyklen (Hinweis: Taktiles Schaltverhalten bis ca. 30.000 Zyklen, danach stetiges Schaltverhalten bis zur mechanischen Lebensdauer von 200.000 Zyklen)-
- Durchmesser Tasterknopf 14,5 mm
- Durchmesser Tasterhülse 22,0 mmInstallationshinweis
- Plattenbohrung 16 mm (austauschkompatibel mit Vorgänger-Typen MKO/KKO) Plattenstärke 0,5 mm bis 6,0 mm Einbautiefe 24 mm abzüglich Plattenstärke ( z. B. bei 2 mm Plattenstärke: 22 mm Einbautiefe)
- zeitsparende werkzeuglose Montage durch griffige Rändelmutter
- max. 12 V=/AC ( 1,5 A ), min. 5 V ( 0,001A )
- Spannungsabfall im Neuzustand < 0,1 V, Übergangswiderstand < 0,1 Ohm Isolationswiderstand: min. 100 Mohm
- Prellzeit < 20 ms
- geeignet für starre Drähte mit Durchm. 0,6 mm bis 0,8 mm
- Betätigungskraft ca. 6 Newton
- Schaltweg 0,8 mm / Gesamt-Betätigungsweg 1,2 mm
- Einsatztermperatur: -20°C bis +60°C Hinweise
Bei höheren Strömen löst sich die Goldoberfläche der Schalt-kontakte physikalisch bedingt auf. Dies ist kein Qualitätsmangel, sondern bedeutet lediglich, dass der Klingeltaster anschließend nicht mehr für kleine Ströme im mA-Bereich benutzt werden kann
Technische Daten
- Mit Namensschild
- Nein
- Mit Beleuchtung
- Ja
- Werkstoff
- rostfreier Stahl
- Einbautiefe
- 13 mm
- Durchmesser
- 16 mm
- Schutzart (IP)
- IP54
- Marke
- Grothe GmbH
- Durchmesser Tasterknopf
- 14.5 mm
- Form
- rund
- Durchmesser Tasterhülse
- 22 mm
- Tasterknopf
- LED-Ring blau
- Tasterhülse
- Edelstahl
