920019
MENNEKES Steckdosen-Kombination AMAXX®

Eigenschaften

anschlussfertig verdrahtet
seitlich anscharniert
Absicherung unter transparenter Betätigungsklappe
Oberteil elektrograu RAL 7035
Gehäuse und Doseneinsatz aus AMAPLAST®

Technische Daten

CEE-Steckdose - 16 A

2x16A5p400V

CEE-Steckdose - 32 A

ohne

CEE-Steckdose - 63 A

ohne

CEE-Steckdose - 125A

ohne

Absicherung

LS-Schalter

FI-Schutzschalter

FI mit IFN 0,03 A (Standard)

Werkstoff des Gehäuses

Kunststoff

Einspeisung/Anschlussmöglichkeit

1 Leitung (Stichleitung)

Art des Netzanschlusses

M32

Handhabung

Wandmontage

Schutzart (IP)

IP44

Militärausführung

Nein

Farbe

grau

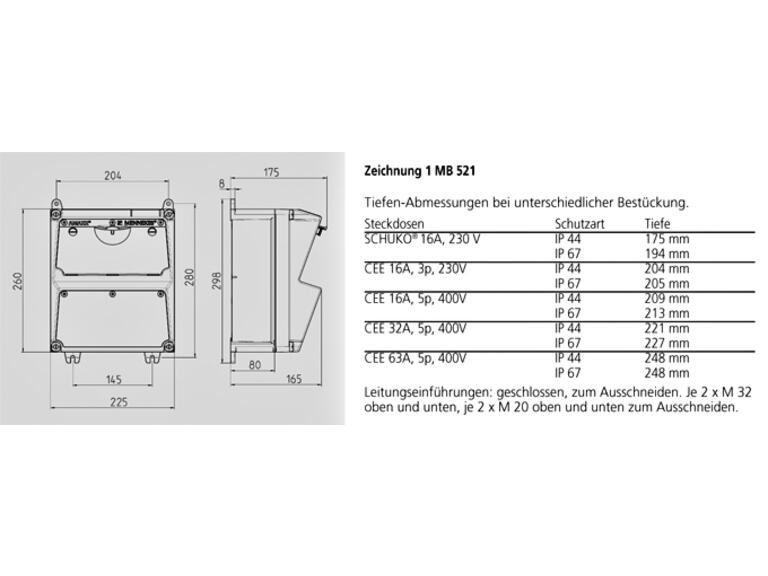

Höhe

260 mm

Breite

225 mm

Tiefe

175 mm

Marke

MENNEKES

Anschlussklemmen

für 1 Leitung bis 5x10mm2

Absicherung FI

1 FI 40 A, 4 p, 0,03 A

1. Absicherung LS

1 LS 16 A, 3 p, C

1. Leitungseinführung

je 2x M32 oben / unten (verschlossen)

2. Leitungseinführung

je 1x M20 oben / unten (verschlossen)

Anschlusswerte

Vorsicherung max. 63 A / INA 29 A / RDF 0.9
