Presskabelschuhe DIN 46235 - verzinnt

Eigenschaften

Presskabelschuh INTERCABLE, nach DIN 46235, für ein- und mehrdrähtige, fein- und feinstdrähtige Leiter, Werkstoff gemäss nach DIN EN 13600, Oberfläche galvanisch verzinnt, nur mit DIN-Presseinsätze zu verpressen

Zugelassen für den Bereich Wehr- und Kerntechnik

Technische Daten

Anschlusswinkel
180° (horizontal)
Anzahl der Befestigungslöcher
1
Oberflächenschutz
verzinnt
Marke
Intercable

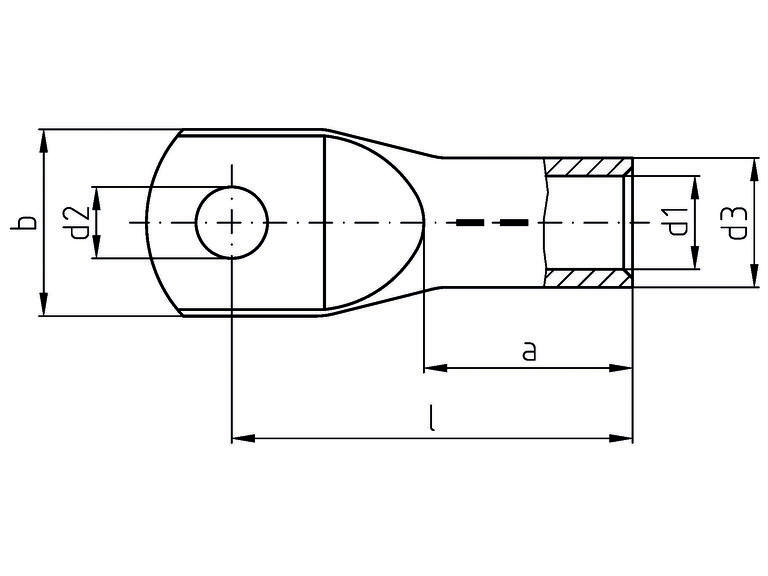

Menge Art.Nr. Bezeichnung E-Nummer Lager EAN Nennquerschnitt Anschlussgewindemaß (metrisch) Kennziffer d1 a b d2 d3 Länge VE Einheit
ICD65 Rohrkabelschuh DIN 6 mm2 M5 156340827 8014212185785 6 mm² 5 5 3.7 mm 10 mm 8.5 mm 5.3 mm 5.5 mm 24 mm 1 Stk
ICD66 Rohrkabelschuh DIN 6 mm2 M6 156340837 8014212185792 6 mm² 6 5 3.7 mm 10 mm 9 mm 6.4 mm 5.5 mm 24 mm 50 Stk
ICD68 Rohrkabelschuh DIN 6 mm2 M8 156340847 8014212185808 6 mm² 8 5 3.7 mm 10 mm 13 mm 8.4 mm 5.5 mm 26 mm 1 Stk
ICD105 Rohrkabelschuh DIN 10 mm2 M5 156341027 8014212184757 10 mm² 5 6 4.4 mm 10 mm 10 mm 5.3 mm 6 mm 27 mm 1 Stk
ICD106 Rohrkabelschuh DIN 10 mm2 M6 156341037 8014212184764 10 mm² 6 6 4.4 mm 10 mm 10 mm 6.4 mm 6 mm 27 mm 1 Stk
ICD108 Rohrkabelschuh DIN 10 mm2 M8 156341047 8014212184788 10 mm² 8 6 4.4 mm 10 mm 13 mm 8.4 mm 6 mm 28 mm 1 Stk
ICD1010 Rohrkabelschuh DIN 10 mm2 M10 156341057 8014212184740 10 mm² 10 6 4.4 mm 10 mm 15 mm 10.5 mm 6 mm 29 mm 1 Stk
ICD165 Rohrkabelschuh DIN 16 mm2 M5 156341127 8014212185068 16 mm² 5 8 5.5 mm 20 mm 13 mm 5.3 mm 8.5 mm 36 mm 1 Stk
ICD166 Rohrkabelschuh DIN 16 mm2 M6 156341137 8014212185075 16 mm² 6 8 5.5 mm 20 mm 13 mm 6.4 mm 8.5 mm 36 mm 1 Stk
ICD168 Rohrkabelschuh DIN 16 mm2 M8 156341147 8014212185099 16 mm² 8 8 5.5 mm 20 mm 13 mm 8.4 mm 8.5 mm 37 mm 50 Stk
ICD1610 Rohrkabelschuh DIN 16 mm2 M10 156341157 8014212185020 16 mm² 10 8 5.5 mm 20 mm 16.5 mm 10.5 mm 8.5 mm 38 mm 1 Stk
ICD1612 Rohrkabelschuh DIN 16 mm2 M12 156341167 8014212185044 16 mm² 12 8 5.5 mm 20 mm 19 mm 13 mm 8.5 mm 40 mm 1 Stk
ICD256 Rohrkabelschuh DIN 25 mm2 M6 156341237 8014212185341 25 mm² 6 10 7 mm 20 mm 14 mm 6.4 mm 10 mm 39 mm 50 Stk
ICD258 Rohrkabelschuh DIN 25 mm2 M8 156341247 8014212185365 25 mm² 8 10 7 mm 20 mm 17 mm 8.4 mm 10 mm 39 mm 1 Stk
ICD2510 Rohrkabelschuh DIN 25 mm2 M10 156341257 8014212185297 25 mm² 10 10 7 mm 20 mm 17 mm 10.5 mm 10 mm 40.5 mm 1 Stk
ICD2512 Rohrkabelschuh DIN 25 mm2 M12 156341267 8014212185310 25 mm² 12 10 7 mm 20 mm 18 mm 13 mm 10 mm 40.5 mm 1 Stk
ICD2516 Rohrkabelschuh DIN 25 mm2 M16 156341287 8014212185334 25 mm² 16 10 7 mm 20 mm 22 mm 17 mm 10 mm 45 mm 1 Stk
ICD356 Rohrkabelschuh DIN 35 mm2 M6 156341337 8014212185525 35 mm² 6 12 8.2 mm 20 mm 17.5 mm 6.4 mm 12.5 mm 42.5 mm 1 Stk
ICD358 Rohrkabelschuh DIN 35 mm2 M8 156341347 8014212185532 35 mm² 8 12 8.2 mm 20 mm 18 mm 8.4 mm 12.5 mm 42 mm 1 Stk
ICD3510 Rohrkabelschuh DIN 35 mm2 M10 156341357 8014212185471 35 mm² 10 12 8.2 mm 20 mm 20 mm 10.5 mm 12.5 mm 42.5 mm 1 Stk
ICD3512 Rohrkabelschuh DIN 35 mm2 M12 156341367 8014212185495 35 mm² 12 12 8.2 mm 20 mm 21 mm 13 mm 12.5 mm 44 mm 1 Stk
ICD3516 Rohrkabelschuh DIN 35 mm2 M16 156341387 8014212185518 35 mm² 16 12 8.2 mm 20 mm 28 mm 17 mm 12.5 mm 47 mm 1 Stk
ICD506 Rohrkabelschuh DIN 50 mm2 M6 156341437 8014212185716 50 mm² 6 14 9.8 mm 28 mm 20 mm 6.4 mm 14.5 mm 52 mm 1 Stk
ICD508 Rohrkabelschuh DIN 50 mm2 M8 156341447 8014212185723 50 mm² 8 14 9.8 mm 28 mm 20 mm 8.4 mm 14.5 mm 52 mm 1 Stk
ICD5010 Rohrkabelschuh DIN 50 mm2 M10 156341457 8014212185648 50 mm² 10 14 9.8 mm 28 mm 22 mm 10.5 mm 14.5 mm 52 mm 1 Stk
ICD5012 Rohrkabelschuh DIN 50 mm2 M12 156341467 8014212185662 50 mm² 12 14 9.8 mm 28 mm 24 mm 13 mm 14.5 mm 52 mm 1 Stk
ICD5014 Rohrkabelschuh DIN 50 mm2 M14 156341477 8014212185686 50 mm² 14 14 9.8 mm 28 mm 26 mm 15 mm 14.5 mm 53.5 mm 1 Stk
ICD5016 Rohrkabelschuh DIN 50 mm2 M16 156341487 8014212185693 50 mm² 16 14 9.8 mm 28 mm 28 mm 17 mm 14.5 mm 55.5 mm 1 Stk
ICD708 Rohrkabelschuh DIN 70 mm2 M8 156341547 8014212185877 70 mm² 8 16 11.3 mm 28 mm 24 mm 8.4 mm 16.5 mm 56 mm 1 Stk
ICD7010 Rohrkabelschuh DIN 70 mm2 M10 156341557 8014212185822 70 mm² 10 16 11.3 mm 28 mm 24 mm 10.5 mm 16.5 mm 56 mm 1 Stk
ICD7012 Rohrkabelschuh DIN 70 mm2 M12 156341567 8014212185846 70 mm² 12 16 11.3 mm 28 mm 24 mm 13 mm 16.5 mm 56.5 mm 25 Stk
ICD7014 Rohrkabelschuh DIN 70 mm2 M14 156341577 8014212185860 70 mm² 14 16 11.3 mm 28 mm 24 mm 15 mm 16.5 mm 55.5 mm 1 Stk
ICD7016 Rohrkabelschuh DIN 70 mm2 M16 156341587 8014212183927 70 mm² 16 16 11.3 mm 28 mm 29 mm 17 mm 16.5 mm 57 mm 1 Stk
ICD7020 Rohrkabelschuh DIN 70 mm2 M20 156341597 8014212195401 70 mm² 20 16 11.3 mm 28 mm 31 mm 21 mm 16.5 mm 61 mm 1 Stk
ICD958 Rohrkabelschuh DIN 95 mm2 M8 156341647 8014212185983 95 mm² 8 18 13.5 mm 35 mm 28 mm 8.4 mm 19 mm 65 mm 1 Stk
ICD9510 Rohrkabelschuh DIN 95 mm2 M10 156341657 8014212185914 95 mm² 10 18 13.5 mm 35 mm 28 mm 10.5 mm 19 mm 65.5 mm 1 Stk
ICD9512 Rohrkabelschuh DIN 95 mm2 M12 156341667 8014212185938 95 mm² 12 18 13.5 mm 35 mm 28 mm 13 mm 19 mm 65.5 mm 1 Stk
ICD9514 Rohrkabelschuh DIN 95 mm2 M14 156341677 8014212185952 95 mm² 14 18 13.5 mm 35 mm 28 mm 15 mm 19 mm 65.5 mm 1 Stk
ICD9516 Rohrkabelschuh DIN 95 mm2 M16 156341687 8014212185969 95 mm² 16 18 13.5 mm 35 mm 30 mm 17 mm 19 mm 65.5 mm 1 Stk
ICD9520 Rohrkabelschuh DIN 95 mm2 M20 156341697 8014212190147 95 mm² 20 18 13.5 mm 35 mm 33 mm 21 mm 19 mm 71 mm 1 Stk
ICD1208 Rohrkabelschuh DIN 120 mm2 M8 156342047 8014212184894 120 mm² 8 20 15.5 mm 35 mm 31 mm 8.4 mm 21 mm 70 mm 1 Stk
ICD12010 Rohrkabelschuh DIN 120 mm2 M10 156342057 8014212184818 120 mm² 10 20 15.5 mm 35 mm 31 mm 10.5 mm 21 mm 70 mm 1 Stk
ICD12012 Rohrkabelschuh DIN 120 mm2 M12 156342067 8014212184832 120 mm² 12 20 15.5 mm 35 mm 31 mm 13 mm 21 mm 70.5 mm 1 Stk
ICD12014 Rohrkabelschuh DIN 120 mm2 M14 156342077 8014212184856 120 mm² 14 20 15.5 mm 35 mm 31 mm 15 mm 21 mm 70 mm 1 Stk
ICD12016 Rohrkabelschuh DIN 120 mm2 M16 156342087 8014212184863 120 mm² 16 20 15.5 mm 35 mm 31.5 mm 17 mm 21 mm 70 mm 1 Stk
ICD12020 Rohrkabelschuh DIN 120 mm2 M20 156342097 8014212189950 120 mm² 20 20 15.5 mm 35 mm 36 mm 21 mm 21 mm 72 mm 1 Stk
ICD1508 Rohrkabelschuh DIN 150 mm2 M8 156342147 8014212194336 150 mm² 8 22 17 mm 35 mm 34 mm 8.4 mm 23.5 mm 79 mm 1 Stk
ICD15010 Rohrkabelschuh DIN 150 mm2 M10 156342157 8014212184924 150 mm² 10 22 17 mm 35 mm 34 mm 10.5 mm 23.5 mm 79 mm 1 Stk
ICD15012 Rohrkabelschuh DIN 150 mm2 M12 156342167 8014212184948 150 mm² 12 22 17 mm 35 mm 34 mm 13 mm 23.5 mm 78.5 mm 1 Stk
ICD15014 Rohrkabelschuh DIN 150 mm2 M14 156342177 8014212184962 150 mm² 14 22 17 mm 35 mm 34 mm 15 mm 23.5 mm 78 mm 1 Stk
ICD15016 Rohrkabelschuh DIN 150 mm2 M16 156342187 8014212184979 150 mm² 16 22 17 mm 35 mm 34 mm 17 mm 23.5 mm 78 mm 1 Stk
ICD15020 Rohrkabelschuh DIN 150 mm2 M20 156342197 8014212184993 150 mm² 20 22 17 mm 35 mm 38 mm 21 mm 23.5 mm 78 mm 1 Stk
ICD18510 Rohrkabelschuh DIN 185 mm2 M10 156342257 8014212185129 185 mm² 10 25 19 mm 40 mm 37 mm 10.5 mm 25.5 mm 83 mm 1 Stk
ICD18512 Rohrkabelschuh DIN 185 mm2 M12 156342267 8014212185143 185 mm² 12 25 19 mm 40 mm 37 mm 13 mm 25.5 mm 82.5 mm 1 Stk
ICD18514 Rohrkabelschuh DIN 185 mm2 M14 156342277 8014212185167 185 mm² 14 25 19 mm 40 mm 37 mm 15 mm 25.5 mm 82 mm 1 Stk
ICD18516 Rohrkabelschuh DIN 185 mm2 M16 156342287 8014212185174 185 mm² 16 25 19 mm 40 mm 37 mm 17 mm 25.5 mm 82 mm 1 Stk
ICD18520 Rohrkabelschuh DIN 185 mm2 M20 156342297 8014212185198 185 mm² 20 25 19 mm 40 mm 40 mm 21 mm 25.5 mm 83 mm 1 Stk
ICD24010 Rohrkabelschuh DIN 240 mm2 M10 156342457 8014212185211 240 mm² 10 28 21.5 mm 40 mm 42 mm 10.5 mm 29 mm 92 mm 1 Stk
ICD24012 Rohrkabelschuh DIN 240 mm2 M12 156342467 8014212185228 240 mm² 12 28 21.5 mm 40 mm 42.5 mm 13 mm 29 mm 92 mm 10 Stk
ICD24014 Rohrkabelschuh DIN 240 mm2 M14 156342477 8014212185242 240 mm² 14 28 21.5 mm 40 mm 42.5 mm 15 mm 29 mm 92 mm 1 Stk
ICD24016 Rohrkabelschuh DIN 240 mm2 M16 156342487 8014212185259 240 mm² 16 28 21.5 mm 40 mm 42.5 mm 17 mm 29 mm 92 mm 1 Stk
ICD24020 Rohrkabelschuh DIN 240 mm2 M20 156342497 8014212185273 240 mm² 20 28 21.5 mm 40 mm 45 mm 21 mm 29 mm 92 mm 1 Stk
ICD30010 Rohrkabelschuh DIN 300 mm2 M10 156342657 8014212185396 300 mm² 10 32 24.5 mm 50 mm 48.5 mm 10.5 mm 32 mm 104 mm 1 Stk
ICD30012 Rohrkabelschuh DIN 300 mm2 M12 156342667 8014212185402 300 mm² 12 32 24.5 mm 50 mm 48.5 mm 13 mm 32 mm 104 mm 1 Stk
ICD30014 Rohrkabelschuh DIN 300 mm2 M14 156342677 8014212185426 300 mm² 14 32 24.5 mm 50 mm 48.5 mm 15 mm 32 mm 104 mm 1 Stk
ICD30016 Rohrkabelschuh DIN 300 mm2 M16 156342687 8014212185433 300 mm² 16 32 24.5 mm 50 mm 48.5 mm 17 mm kA 100 mm 1 Stk
ICD30020 Rohrkabelschuh DIN 300 mm2 M20 156342697 8014212185457 300 mm² 20 32 24.5 mm 50 mm 48.5 mm 21 mm 32 mm 100 mm 1 Stk
ICD40010 Rohrkabelschuh DIN 400 mm2 M10 156342957 8014212195012 400 mm² 10 38 27.5 mm 70 mm 55 mm 10.5 mm 38.5 mm 117 mm 1 Stk
ICD40012 Rohrkabelschuh DIN 400 mm2 M12 156342967 8014212185563 400 mm² 12 38 27.5 mm 70 mm 55 mm 13 mm 38.5 mm 117 mm 1 Stk
ICD40014 Rohrkabelschuh DIN 400 mm2 M14 156342977 8014212195043 400 mm² 14 38 27.5 mm 70 mm 55 mm 15 mm 38.5 mm 117 mm 1 Stk
ICD40016 Rohrkabelschuh DIN 400 mm2 M16 156342987 8014212185570 400 mm² 16 38 27.5 mm 70 mm 55 mm 17 mm 38.5 mm 117 mm 1 Stk
ICD40020 Rohrkabelschuh DIN 400 mm2 M20 156342997 8014212185587 400 mm² 20 38 27.5 mm 70 mm 55 mm 21 mm 38.5 mm 117 mm 1 Stk
ICD50012 Rohrkabelschuh DIN 500 mm2 M12 156343367 8014212185600 500 mm² 12 42 31 mm 70 mm 60 mm 13 mm 42 mm 130 mm 1 Stk
ICD50014 Rohrkabelschuh DIN 500 mm2 M14 156343377 8014212190062 500 mm² 14 42 31 mm 70 mm 60 mm 15 mm 42 mm 130 mm 1 Stk
ICD50016 Rohrkabelschuh DIN 500 mm2 M16 156343387 8014212185617 500 mm² 16 42 31 mm 70 mm 60 mm 17 mm 42 mm 130 mm 1 Stk
ICD50020 Rohrkabelschuh DIN 500 mm2 M20 156343397 8014212185624 500 mm² 20 42 31 mm 70 mm 60 mm 21 mm 42 mm 130 mm 1 Stk
ICD62516 Rohrkabelschuh DIN 625 mm2 M16 156343587 8014212185754 625 mm² 16 44 34.5 mm 80 mm 63 mm 17 mm 44 mm 135 mm 1 Stk
ICD62520 Rohrkabelschuh DIN 625 mm2 M20 156343597 8014212185761 625 mm² 20 44 34.5 mm 80 mm 63 mm 21 mm 44 mm 135 mm 1 Stk
ICD80016 Rohrkabelschuh DIN 800 mm2 M16 156343787 8014212190116 800 mm² 16 52 40 mm 100 mm 75 mm 17 mm 52 mm 165 mm 1 Stk
ICD80020 Rohrkabelschuh DIN 800 mm2 M20 156343797 8014212190123 800 mm² 20 52 40 mm 100 mm 75 mm 21 mm 52 mm 165 mm 1 Stk
ICD100020 Rohrkabelschuh DIN 1000 mm2 M20 156343897 8014212184733 1000 mm² 20 58 44 mm 100 mm 83 mm 21 mm 58 mm 167 mm 1 Stk
Änderungen vorbehalten
