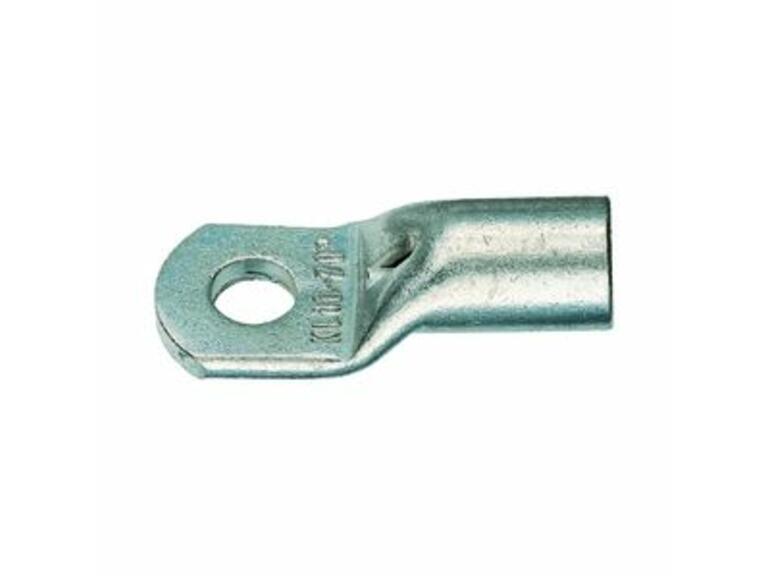

Rohrkabelschuhe, Cu 6 - 400 mm2, mit Sichtloch

Eigenschaften

Normalausführung mit Sichtloch

- Für mehrdrähtige Rundleiter z.B. VDE 0295 Klasse 2
- Für rundgedrückte mehrdrähtige Sektorleiter
- Optimale Material- und Verpresseigenschaften durch geglühtes Material
- Plane Auflagefläche und präzise Endenbearbeitung zur einfachen Kabeleinführung

Werkstoff:
- Cu gemäss EN 13600

Oberfläche:
- galvanisch verzinnt

Bestellinfo:
- auch ohne Sichtloch lieferbar, bei Artikel-Nummer entfällt "MS"

Nicht zugelassen für den Bereich Wehr- und Kerntechnik

Technische Daten

Klauke Rohrkabelschuh Standard
Anschlusswinkel
180° (horizontal)
Flanschform
Ringform
Leiter-Klasse
Kl.2 = mehrdrähtig
Schmale Flanschausführung
Nein
Isoliert
Nein
Mit Sichtloch
Ja
Werkstoff
Kupfer
Oberflächenschutz
verzinnt
Anzahl der Befestigungslöcher
1
Marke
KLAUKE

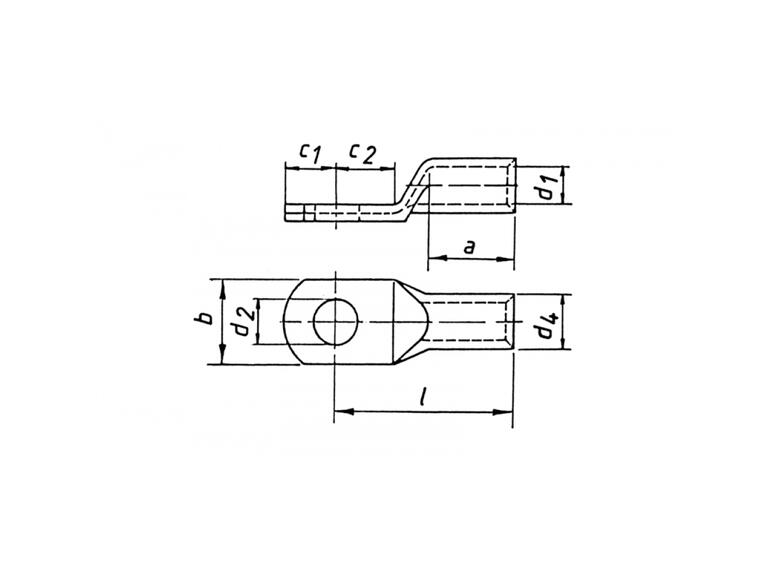

Menge Art.Nr. E-Nummer Lager EAN Nennquerschnitt Anschlussgewindemaß (metrisch) d1 a b d2 d4 c1 c2 l VE Einheit
1R5MS 156330851 4012078466011 6 mm² 5 3.5 mm 9 mm 10 mm 5.5 mm 6.5 mm 6.5 mm 7.5 mm 21 mm 50 Stk
1R6MS 156330881 4012078466028 6 mm² 6 3.5 mm 9 mm 12 mm 6.5 mm 6.5 mm 6.5 mm 7.5 mm 21 mm 50 Stk
1R8MS 156330891 4012078466035 6 mm² 8 3.5 mm 9 mm 15 mm 8.5 mm 6.5 mm 10 mm 10 mm 23 mm 50 Stk
1R10MS 156330901 4012078465991 6 mm² 10 3.5 mm 9 mm 17 mm 10.5 mm 6.5 mm 12 mm 12 mm 25 mm 50 Stk
1R12MS 156330911 4012078466004 6 mm² 12 3.5 mm 9 mm 19 mm 13 mm 6.5 mm 13 mm 13 mm 28 mm 50 Stk
2R5MS 156331021 4012078466059 10 mm² 5 4.5 mm 10 mm 12 mm 5.5 mm 7 mm 6.5 mm 7.5 mm 22 mm 50 Stk
2R6MS 156331031 4012078466066 10 mm² 6 4.5 mm 10 mm 12 mm 6.5 mm 7 mm 6.5 mm 7.5 mm 22 mm 50 Stk
2R8MS 156331041 4012078466073 10 mm² 8 4.5 mm 10 mm 15 mm 8.5 mm 7 mm 10 mm 10 mm 25 mm 50 Stk
2R10MS 156331051 4012078466042 10 mm² 10 4.5 mm 10 mm 17 mm 10.5 mm 7 mm 12 mm 12 mm 27 mm 50 Stk
2R12MS 156331061 4012078463386 10 mm² 12 4.5 mm 10 mm 19 mm 13 mm 7 mm 13 mm 13 mm 29 mm 50 Stk
FE3R5MS 156331121 4012078652926 16 mm² 5 5.5 mm 13 mm 12 mm 5.5 mm 8.5 mm 5.5 mm 6.5 mm 26 mm 50 Stk
FE3R6MS 156331131 4012078076036 16 mm² 6 5.5 mm 13 mm 12 mm 6.5 mm 8.5 mm 6.25 mm 7.5 mm 27 mm 100 Stk
FE3R8MS 156331141 4012078076593 16 mm² 8 5.5 mm 13 mm 15 mm 8.5 mm 8.5 mm 8.5 mm 9.5 mm 29 mm 100 Stk
FE3R10MS 156331151 4012078076364 16 mm² 10 5.5 mm 13 mm 17 mm 10.5 mm 8.5 mm 10.5 mm 11.5 mm 31 mm 100 Stk
FE3R12MS 156331161 4012078076395 16 mm² 12 5.5 mm 13 mm 19 mm 13 mm 8.5 mm 12 mm 13 mm 33 mm 100 Stk
4R5MS 156331221 4012078460552 25 mm² 5 7 mm 15 mm 14 mm 5.5 mm 10 mm 7.5 mm 7.5 mm 30 mm 25 Stk
4R6MS 156331231 4012078464536 25 mm² 6 7 mm 15 mm 14 mm 6.5 mm 10 mm 7.5 mm 7.5 mm 30 mm 25 Stk
4R8MS 156331241 4012078466110 25 mm² 8 7 mm 15 mm 16 mm 8.5 mm 10 mm 10 mm 10 mm 32 mm 25 Stk
4R10MS 156331251 4012078464529 25 mm² 10 7 mm 15 mm 18 mm 10.5 mm 10 mm 12 mm 12 mm 34 mm 25 Stk
4R12MS 156331261 4012078463966 25 mm² 12 7 mm 15 mm 19 mm 13 mm 10 mm 13 mm 13 mm 35 mm 25 Stk
4R14MS 156331271 4012078461436 25 mm² 14 7 mm 15 mm 21 mm 15 mm 10 mm 14.5 mm 14.5 mm 38 mm 25 Stk
5R6MS 156331331 4012078461184 35 mm² 6 8.5 mm 17 mm 17 mm 6.5 mm 12 mm 7.5 mm 7.5 mm 32 mm 25 Stk
5R8MS 156331341 4012078465328 35 mm² 8 8.5 mm 17 mm 17 mm 8.5 mm 12 mm 10 mm 10 mm 34 mm 25 Stk
5R10MS 156331351 4012078466127 35 mm² 10 8.5 mm 17 mm 19 mm 10.5 mm 12 mm 12 mm 12 mm 37 mm 25 Stk
5R12MS 156331361 4012078466134 35 mm² 12 8.5 mm 17 mm 21 mm 13 mm 12 mm 13 mm 13 mm 38 mm 25 Stk
5R14MS 156331371 4012078461498 35 mm² 14 8.5 mm 17 mm 21 mm 15 mm 12 mm 14.5 mm 14.5 mm 40 mm 25 Stk
5R16MS 156331381 4012078466165 35 mm² 16 8.5 mm 17 mm 26 mm 17 mm 12 mm 16 mm 16 mm 42 mm 25 Stk
6R6MS 156331431 4012078463607 50 mm² 6 10 mm 19 mm 20 mm 6.5 mm 14 mm 10 mm 10 mm 37 mm 25 Stk
6R8MS 156331441 4012078466202 50 mm² 8 10 mm 19 mm 20 mm 8.5 mm 14 mm 10 mm 10 mm 37 mm 25 Stk
6R10MS 156331451 4012078466172 50 mm² 10 10 mm 19 mm 20 mm 10.5 mm 14 mm 12 mm 12 mm 39 mm 25 Stk
6R12MS 156331461 4012078466189 50 mm² 12 10 mm 19 mm 23 mm 13 mm 14 mm 13 mm 13 mm 43 mm 25 Stk
6R14MS 156331471 4012078462068 50 mm² 14 10 mm 19 mm 23 mm 15 mm 14 mm 14.5 mm 14.5 mm 45 mm 25 Stk
6R16MS 156331481 4012078463638 50 mm² 16 10 mm 19 mm 28 mm 17 mm 14 mm 16 mm 16 mm 46 mm 25 Stk
6R20MS 156331491 4012078466196 50 mm² 20 10 mm 19 mm 30 mm 21 mm 14 mm 19 mm 19 mm 48 mm 25 Stk
7R6MS 156331511 4012078466561 70 mm² 6 12 mm 21 mm 23 mm 6.5 mm 16.5 mm 10 mm 10 mm 43 mm 25 Stk
7R8MS 156331541 4012078466578 70 mm² 8 12 mm 21 mm 23 mm 8.5 mm 16.5 mm 10 mm 10 mm 43 mm 25 Stk
7R10MS 156331551 4012078466509 70 mm² 10 12 mm 21 mm 23 mm 10.5 mm 16.5 mm 12 mm 12 mm 44 mm 25 Stk
7R12MS 156331561 4012078466516 70 mm² 12 12 mm 21 mm 23 mm 13 mm 16.5 mm 13 mm 13 mm 46 mm 25 Stk
7R14MS 156331571 4012078466523 70 mm² 14 12 mm 21 mm 23 mm 15 mm 16.5 mm 14.5 mm 14.5 mm 48 mm 25 Stk
7R16MS 156331581 4012078466530 70 mm² 16 12 mm 21 mm 28 mm 17 mm 16.5 mm 16 mm 16 mm 50 mm 25 Stk
7R20MS 156331591 4012078466547 70 mm² 20 12 mm 21 mm 30 mm 21 mm 16.5 mm 19 mm 19 mm 53 mm 25 Stk
8R8MS 156331641 4012078462761 95 mm² 8 13.5 mm 25 mm 26 mm 8.5 mm 18 mm 12 mm 12 mm 48 mm 25 Stk
8R10MS 156331651 4012078466585 95 mm² 10 13.5 mm 25 mm 26 mm 10.5 mm 18 mm 12 mm 12 mm 48 mm 25 Stk
8R12MS 156331661 4012078462716 95 mm² 12 13.5 mm 25 mm 26 mm 13 mm 18 mm 13 mm 13 mm 49 mm 25 Stk
8R14MS 156331671 4012078466608 95 mm² 14 13.5 mm 25 mm 26 mm 15 mm 18 mm 14.5 mm 14.5 mm 51 mm 25 Stk
8R16MS 156331681 4012078460736 95 mm² 16 13.5 mm 25 mm 28 mm 17 mm 18 mm 16 mm 16 mm 54 mm 25 Stk
8R20MS 156331691 4012078466622 95 mm² 20 13.5 mm 25 mm 36 mm 21 mm 18 mm 22 mm 22 mm 60 mm 25 Stk
9R8MS 156332041 4012078466691 120 mm² 8 15 mm 26 mm 28 mm 8.5 mm 19.5 mm 14 mm 14 mm 51 mm 10 Stk
9R10MS 156332051 4012078461627 120 mm² 10 15 mm 26 mm 28 mm 10.5 mm 19.5 mm 14 mm 14 mm 51 mm 10 Stk
9R12MS 156332061 4012078466639 120 mm² 12 15 mm 26 mm 28 mm 13 mm 19.5 mm 14 mm 14 mm 51 mm 10 Stk
9R14MS 156332071 4012078465144 120 mm² 14 15 mm 26 mm 28 mm 15 mm 19.5 mm 15 mm 15 mm 52 mm 10 Stk
9R16MS 156332081 4012078466653 120 mm² 16 15 mm 26 mm 30 mm 17 mm 19.5 mm 16 mm 16 mm 54 mm 10 Stk
9R20MS 156332091 4012078466677 120 mm² 20 15 mm 26 mm 36 mm 21 mm 19.5 mm 22 mm 22 mm 63 mm 10 Stk
10R8MS 156332011 4012078466288 150 mm² 8 16.5 mm 30 mm 31 mm 8.5 mm 21 mm 14 mm 14 mm 56 mm 10 Stk
10R10MS 156332151 4012078460446 150 mm² 10 16.5 mm 30 mm 31 mm 10.5 mm 21 mm 14 mm 14 mm 56 mm 10 Stk
10R12MS 156332161 4012078466226 150 mm² 12 16.5 mm 30 mm 31 mm 13 mm 21 mm 15 mm 15 mm 57 mm 10 Stk
10R14MS 156332171 4012078466233 150 mm² 14 16.5 mm 30 mm 31 mm 15 mm 21 mm 15 mm 15 mm 57 mm 10 Stk
10R16MS 156332181 4012078466240 150 mm² 16 16.5 mm 30 mm 31 mm 17 mm 21 mm 16 mm 16 mm 58 mm 10 Stk
10R20MS 156332191 4012078466264 150 mm² 20 16.5 mm 30 mm 36 mm 21 mm 21 mm 22 mm 22 mm 66 mm 10 Stk
11R10MS 156332211 4012078466295 185 mm² 10 19 mm 30 mm 35 mm 10.5 mm 24 mm 18 mm 18 mm 65 mm 10 Stk
11R12MS 156332261 4012078464468 185 mm² 12 19 mm 30 mm 35 mm 13 mm 24 mm 18 mm 18 mm 65 mm 10 Stk
11R14MS 156332271 4012078466318 185 mm² 14 19 mm 30 mm 35 mm 15 mm 24 mm 18 mm 18 mm 65 mm 10 Stk
11R16MS 156332281 4012078466332 185 mm² 16 19 mm 30 mm 35 mm 17 mm 24 mm 18 mm 18 mm 65 mm 10 Stk
11R20MS 156332291 4012078463348 185 mm² 20 19 mm 30 mm 39 mm 21 mm 24 mm 22 mm 22 mm 69 mm 10 Stk
12R10MS 156332301 4012078466356 240 mm² 10 21 mm 35 mm 39 mm 10.5 mm 26 mm 21.5 mm 19 mm 72 mm 10 Stk
12R12MS 156332461 4012078463973 240 mm² 12 21 mm 35 mm 39 mm 13 mm 26 mm 21.5 mm 19 mm 72 mm 10 Stk
12R14MS 156332471 4012078461634 240 mm² 14 21 mm 35 mm 39 mm 15 mm 26 mm 21.5 mm 19 mm 72 mm 10 Stk
12R16MS 156332481 4012078466370 240 mm² 16 21 mm 35 mm 39 mm 17 mm 26 mm 21.5 mm 19 mm 72 mm 10 Stk
12R20MS 156332491 4012078466394 240 mm² 20 21 mm 35 mm 39 mm 21 mm 26 mm 21.5 mm 29 mm 72 mm 10 Stk
13R12MS 156332661 4012078460781 300 mm² 12 23.5 mm 44 mm 43 mm 13 mm 29.5 mm 24 mm 24 mm 87 mm 1 Stk
13R14MS 156332671 4012078466400 300 mm² 14 23.5 mm 44 mm 43 mm 15 mm 29.5 mm 24 mm 24 mm 87 mm 1 Stk
13R16MS 156332681 4012078465182 300 mm² 16 23.5 mm 44 mm 43 mm 17 mm 29.5 mm 24 mm 24 mm 87 mm 1 Stk
14R12MS 156332961 4012078461580 400 mm² 12 27 mm 44 mm 49 mm 13 mm 34 mm 24 mm 24 mm 90 mm 1 Stk
14R14MS 156332971 4012078466455 400 mm² 14 27 mm 44 mm 49 mm 15 mm 34 mm 24 mm 24 mm 90 mm 1 Stk
14R16MS 156332981 4012078466479 400 mm² 16 27 mm 44 mm 49 mm 17 mm 34 mm 24 mm 24 mm 90 mm 1 Stk
14R20MS 156332991 4012078466493 400 mm² 20 27 mm 44 mm 49 mm 21 mm 34 mm 24 mm 24 mm 90 mm 1 Stk
Art.Nr. Kurzbezeichnung
K05 Presswerkzeug für Rohrkabelschuhe und Verbinder Normalausführung 6-50 mm2
