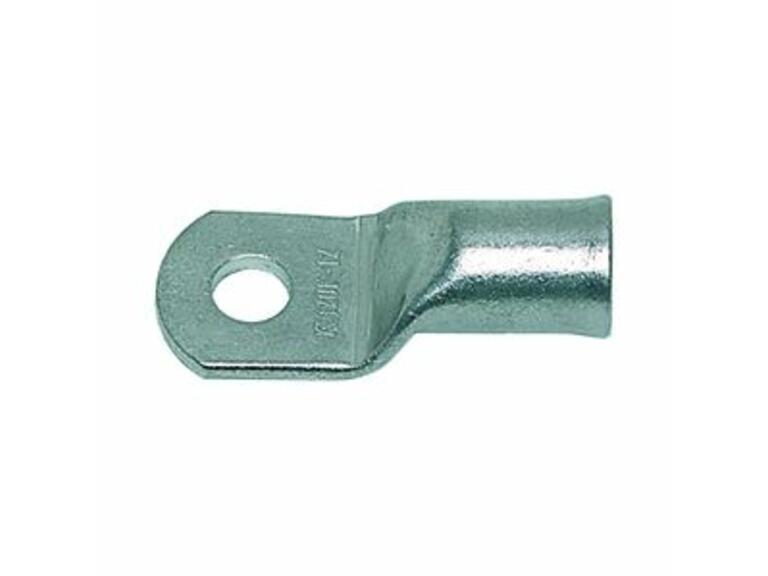

Rohrkabelschuhe für feindrähtige Leiter, Cu 10 - 300 mm2

Eigenschaften

Ausführung für feindrähtige Leiter

- Für feindrähtige Leiter, DIN EN60228 (z.B. VDE 0295 Klasse 5 und 6)
- Angepasste Rohrabmessung für feindrähtige Leiter
- Präzise Endenbearbeitung und -aufweitung zur einfachen Kabeleinführung
- Optimale Material- und Verpresseigenschaften durch geglühtes Material
- Gesamtquerschnitt: 10 - 300 mm²
- Nach DIN EN 61373 Klasse 1B vibrationsgeprüft

Werkstoff:
- Cu gemäss EN 13600

Oberfläche:
- galvanisch verzinnt zum Schutz gegen Korrosion

Bestellinfo:
- auch ohne Sichtloch lieferbar, bei Artikel-Nummer entfällt "MS"
- lieferbar auf Anfrage auch in 45° oder 90° abgewinkelt

Nicht zugelassen für den Bereich Wehr- und Kerntechnik

Technische Daten

Klauke Rohrkabelschuh F-Reihe
Anschlusswinkel
180° (horizontal)
Flanschform
Ringform
Leiter-Klasse
Kl.5 = feindrähtig
Schmale Flanschausführung
Nein
Isoliert
Nein
Mit Sichtloch
Ja
Werkstoff
Kupfer
Oberflächenschutz
verzinnt
Anzahl der Befestigungslöcher
1
Marke
KLAUKE

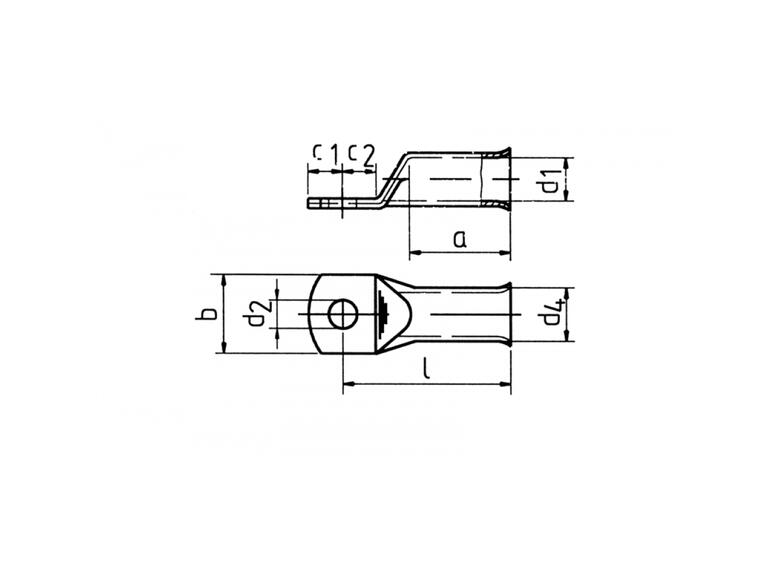

Menge Art.Nr. E-Nummer Lager EAN Nennquerschnitt Anschlussgewindemaß (metrisch) d1 a b d2 d4 c1 c2 l VE Einheit
702F5MS 156331069 4012078463843 10 mm² 5 5.5 mm 14 mm 12 mm 5.3 mm 8 mm 6.25 mm 7.5 mm 27 mm 1 Stk
702F6MS 156331009 4012078468961 10 mm² 6 5.5 mm 14 mm 12 mm 6.5 mm 8 mm 6.25 mm 7.5 mm 27 mm 1 Stk
702F8MS 156331019 4012078463393 10 mm² 8 5.5 mm 14 mm 16 mm 8.5 mm 8 mm 8.5 mm 29.5 mm 29 mm 1 Stk
702F10MS 156331099 4012078463416 10 mm² 10 5.5 mm 14 mm 16 mm 10.5 mm 8 mm 10.5 mm 11.5 mm 31 mm 1 Stk
702F12MS 156331369 4012078468954 10 mm² 12 5.5 mm 14 mm 19 mm 13 mm 8 mm 12 mm 13 mm 32 mm 1 Stk
703F5MS 156331079 4012078465670 16 mm² 5 6.6 mm 15 mm 13 mm 5.3 mm 9.5 mm 6.25 mm 7.5 mm 30 mm 1 Stk
703F6MS 156331029 4012078468985 16 mm² 6 6.6 mm 15 mm 13 mm 6.5 mm 9.5 mm 6.25 mm 7.5 mm 30 mm 1 Stk
703F8MS 156331109 4012078465083 16 mm² 8 6.6 mm 15 mm 16 mm 8.5 mm 9.5 mm 10 mm 10 mm 32 mm 1 Stk
703F10MS 156331119 4012078468978 16 mm² 10 6.6 mm 15 mm 17 mm 10.5 mm 9.5 mm 12 mm 12 mm 34 mm 1 Stk
703F12MS 156331379 4012078464659 16 mm² 12 6.6 mm 15 mm 19 mm 13 mm 9.5 mm 13 mm 13 mm 35 mm 1 Stk
704F5MS 156331089 4012078469029 25 mm² 5 7.9 mm 17 mm 15 mm 5.3 mm 11 mm 7.5 mm 7.5 mm 32 mm 1 Stk
704F6MS 156331039 4012078469036 25 mm² 6 7.9 mm 17 mm 15 mm 6.5 mm 11 mm 7.5 mm 7.5 mm 32 mm 1 Stk
704F8MS 156331209 4012078469043 25 mm² 8 7.9 mm 17 mm 17 mm 8.5 mm 11 mm 10 mm 10 mm 34 mm 1 Stk
704F10MS 156331219 4012078468992 25 mm² 10 7.9 mm 17 mm 17 mm 10.5 mm 11 mm 12 mm 12 mm 37 mm 1 Stk
704F12MS 156331389 4012078469005 25 mm² 12 7.9 mm 17 mm 19 mm 13 mm 11 mm 13 mm 13 mm 38 mm 1 Stk
705F6MS 156331049 4012078464703 35 mm² 6 9.2 mm 19 mm 17 mm 6.5 mm 12.5 mm 7.5 mm 7.5 mm 35 mm 1 Stk
705F8MS 156331309 4012078461290 35 mm² 8 9.2 mm 19 mm 18 mm 8.5 mm 12.5 mm 10 mm 10 mm 37 mm 1 Stk
705F10MS 156331319 4012078469050 35 mm² 10 9.2 mm 19 mm 18 mm 10.5 mm 12.5 mm 12 mm 12 mm 40 mm 1 Stk
705F12MS 156331399 4012078464512 35 mm² 12 9.2 mm 19 mm 19 mm 13 mm 12.5 mm 13 mm 13 mm 41 mm 1 Stk
705F14MS 156331619 4012078469081 35 mm² 14 9.2 mm 19 mm 21 mm 15 mm 12.5 mm 14.5 mm 14.5 mm 43 mm 1 Stk
706F6MS 156331059 4012078469173 50 mm² 6 11 mm 21 mm 21 mm 6.5 mm 15 mm 10 mm 10 mm 41 mm 1 Stk
706F8MS 156331509 4012078469197 50 mm² 8 11 mm 21 mm 21 mm 8.5 mm 15 mm 10 mm 10 mm 41 mm 1 Stk
706F10MS 156331409 4012078469104 50 mm² 10 11 mm 21 mm 21 mm 10.5 mm 15 mm 12 mm 12 mm 43 mm 1 Stk
706F12MS 156331419 4012078469128 50 mm² 12 11 mm 21 mm 21 mm 13 mm 15 mm 13 mm 13 mm 46 mm 1 Stk
706F14MS 156331629 4012078469142 50 mm² 14 11 mm 21 mm 23 mm 15 mm 15 mm 14.5 mm 14.5 mm 48 mm 1 Stk
706F16MS 156331719 4012078469159 50 mm² 16 11 mm 21 mm 28 mm 17 mm 15 mm 16 mm 16 mm 50 mm 1 Stk
707F8MS 156331609 4012078469258 70 mm² 8 13 mm 25 mm 25 mm 8.5 mm 17 mm 10 mm 10 mm 46 mm 1 Stk
707F10MS 156331519 4012078469203 70 mm² 10 13 mm 25 mm 25 mm 10.5 mm 17 mm 12 mm 12 mm 48 mm 1 Stk
707F12MS 156331429 4012078463355 70 mm² 12 13 mm 25 mm 25 mm 13 mm 17 mm 13 mm 13 mm 50 mm 1 Stk
707F14MS 156331639 4012078469227 70 mm² 14 13 mm 25 mm 25 mm 15 mm 17 mm 14.5 mm 14.5 mm 52 mm 1 Stk
707F16MS 156331729 4012078469241 70 mm² 16 13 mm 25 mm 25 mm 17 mm 17 mm 16 mm 16 mm 54 mm 1 Stk
708F8MS 156331709 4012078469319 95 mm² 8 14.5 mm 26 mm 28 mm 8.5 mm 19 mm 12 mm 12 mm 52 mm 1 Stk
708F10MS 156331529 4012078469265 95 mm² 10 14.5 mm 26 mm 28 mm 10.5 mm 19 mm 12 mm 12 mm 52 mm 1 Stk
708F12MS 156331439 4012078469272 95 mm² 12 14.5 mm 26 mm 28 mm 13 mm 19 mm 13 mm 13 mm 53 mm 1 Stk
708F14MS 156331649 4012078469289 95 mm² 14 14.5 mm 26 mm 28 mm 15 mm 19 mm 14.5 mm 14.5 mm 55 mm 1 Stk
708F16MS 156331739 4012078469296 95 mm² 16 14.5 mm 26 mm 28 mm 17 mm 19 mm 16 mm 16 mm 56 mm 1 Stk
709F10MS 156331539 4012078469326 120 mm² 10 16.2 mm 30 mm 30 mm 10.5 mm 21 mm 14 mm 14 mm 57 mm 1 Stk
709F12MS 156331449 4012078469333 120 mm² 12 16.2 mm 30 mm 30 mm 13 mm 21 mm 15 mm 15 mm 58 mm 1 Stk
709F14MS 156331659 4012078469357 120 mm² 14 16.2 mm 30 mm 30 mm 15 mm 21 mm 15 mm 15 mm 58 mm 1 Stk
709F16MS 156331749 4012078469364 120 mm² 16 16.2 mm 30 mm 30 mm 17 mm 21 mm 16 mm 16 mm 59 mm 1 Stk
709F20MS 156331839 4012078469388 120 mm² 20 16.2 mm 30 mm 36 mm 21 mm 21 mm 22 mm 22 mm 66 mm 1 Stk
710F10MS 156331549 4012078469401 150 mm² 10 18 mm 32 mm 34 mm 10.5 mm 23 mm 15 mm 16 mm 64 mm 1 Stk
710F12MS 156331459 4012078469418 150 mm² 12 18 mm 32 mm 34 mm 13 mm 23 mm 16 mm 17 mm 65 mm 1 Stk
710F14MS 156331669 4012078469432 150 mm² 14 18 mm 32 mm 34 mm 15 mm 23 mm 18 mm 19 mm 67 mm 1 Stk
710F16MS 156331759 4012078469456 150 mm² 16 18 mm 32 mm 34 mm 17 mm 23 mm 19 mm 20 mm 68 mm 1 Stk
710F20MS 156331849 4012078469470 150 mm² 20 18 mm 32 mm 40 mm 21 mm 23 mm 21 mm 22 mm 70 mm 1 Stk
711F12MS 156331469 4012078463546 185 mm² 12 20.6 mm 35 mm 39 mm 13 mm 26 mm 21.5 mm 19 mm 72 mm 1 Stk
711F14MS 156331679 4012078469500 185 mm² 14 20.6 mm 35 mm 39 mm 15 mm 26 mm 21.5 mm 19 mm 72 mm 1 Stk
711F16MS 156331769 4012078469524 185 mm² 16 20.6 mm 35 mm 39 mm 17 mm 26 mm 21.5 mm 19 mm 72 mm 1 Stk
711F20MS 156331859 4012078469548 185 mm² 20 20.6 mm 35 mm 39 mm 21 mm 26 mm 21.5 mm 19 mm 72 mm 1 Stk
712F10MS 4012078846325 240 mm² 10 23.1 mm 44 mm 41 mm 10.5 mm 28 mm 16 mm 17 mm 80 mm 1 Stk
712F12MS 156331479 4012078463799 240 mm² 12 23.1 mm 44 mm 41 mm 13 mm 28 mm 16 mm 17 mm 80 mm 1 Stk
712F14MS 156331689 4012078469555 240 mm² 14 23.1 mm 44 mm 41 mm 15 mm 28 mm 19 mm 20 mm 83 mm 1 Stk
712F16MS 156331779 4012078483209 240 mm² 16 23.1 mm 44 mm 41 mm 17 mm 28 mm 19 mm 20 mm 83 mm 1 Stk
712F20MS 156331869 4012078469586 240 mm² 20 23.1 mm 44 mm 41 mm 21 mm 28 mm 21 mm 22 mm 85 mm 1 Stk
713F12MS 156331489 4012078469630 300 mm² 12 26.1 mm 44 mm 47 mm 13 mm 32 mm 19 mm 22 mm 96 mm 1 Stk
713F14MS 156331699 4012078469654 300 mm² 14 26.1 mm 44 mm 47 mm 15 mm 32 mm 19 mm 22 mm 96 mm 1 Stk
713F16MS 156331789 4012078469678 300 mm² 16 26.1 mm 44 mm 47 mm 17 mm 32 mm 19 mm 22 mm 96 mm 1 Stk
Änderungen vorbehalten
