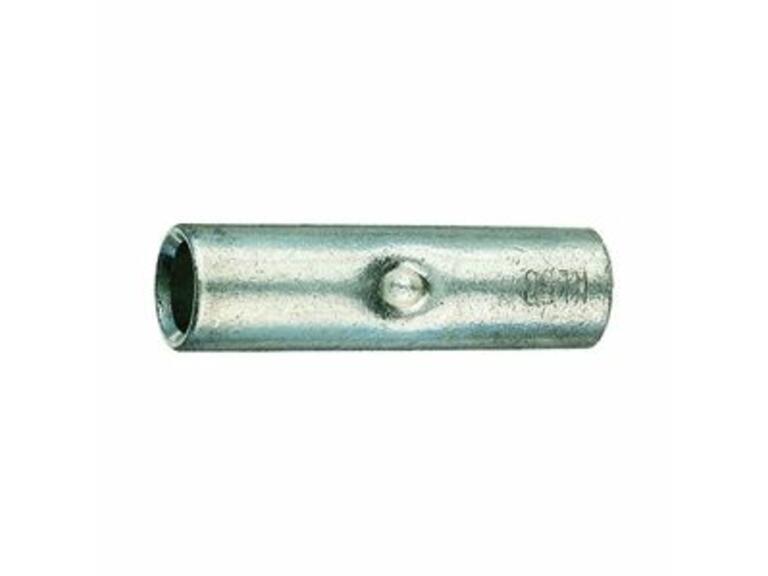

Stossverbinder, Cu 0,75 - 400 mm2

Eigenschaften

Normalausführung

- mit und ohne Mittenanschlag
- Für mehrdrähtige Leiter z.B. VDE 0295 Klasse 2
- Für rundgedrückte mehrdrähtige Sektorleiter
- Mit Mitteneindruck für exakten Kabeleinschub
- Optimale Material- und Verpresseigenschaften durch geglühtes Material
- Präzise Endenbearbeitung zur einfachen Kabeleinführung

Werkstoff:
Cu gemäss EN 13600

Oberfläche:
- galvanisch verzinnt

Bestellinfo:
- auch ohne Mittenanschlag lieferbar, Artikel-Nummer-Zusatz "om"

Nicht zugelassen für den Bereich Wehr- und Kerntechnik

Technische Daten

Klauke Stossverbinder Standard
Ausführung
Normalausführung
Hülsenform
lang
Geeignet für massive Leiter
Nein
Geeignet für mehrdrähtige Leiter
Ja
Geeignet für feindrähtige Leiter
Nein
Geeignet für hohe Temperaturen (bis 650 °C)
Nein
Geeignet für Lackdraht
Nein
Geeignet für Rundleiter
Nein
Geeignet für Flachleiter
Nein
Werkstoff
sonstige
Oberflächenschutz
verzinnt
Isolation
ohne
Spannungsreihe
bis 10 kV
Verbindungsart
Stoßverbinder
Anzahl der Abzweige
2
Für zugfeste Verbindungen
Nein
Ölstopp/Mittelsteg
Nein
Marke
KLAUKE
Menge Art.Nr. E-Nummer Lager EAN Nennquerschnitt d1 d4 l VE Einheit
17R 156070001 4012078004985 0.75 - 1 mm² 1.3 mm 2.8 mm 20 mm 100 Stk
18R 156070021 4012078004992 1.5 - 2 mm² 1.8 mm 3.3 mm 25 mm 100 Stk
19R 156070041 4012078005005 2.5 - 3 mm² 2.3 mm 4.2 mm 25 mm 100 Stk
20R 156070051 4012078005012 4 - 4 mm² 3 mm 5 mm 25 mm 100 Stk
21R 156070061 4012078005029 6 - 6 mm² 3.5 mm 6.5 mm 25 mm 100 Stk
22R 156070081 4012078005036 10 - 10 mm² 4.5 mm 7 mm 30 mm 100 Stk
23R 156070091 4012078005043 16 - 16 mm² 5.5 mm 8.5 mm 35 mm 100 Stk
24R 156070101 4012078075831 25 - 25 mm² 7 mm 10 mm 40 mm 50 Stk
25R 156070111 4012078077392 35 - 35 mm² 8.5 mm 12 mm 45 mm 50 Stk
26R 156070121 4012078075275 50 - 50 mm² 10 mm 14 mm 50 mm 50 Stk
27R 156070131 4012078075473 70 - 70 mm² 12 mm 16.5 mm 55 mm 50 Stk
28R 156070151 4012078074353 95 - 95 mm² 13.5 mm 18 mm 60 mm 25 Stk
29R 156070161 4012078074360 120 - 120 mm² 15 mm 19.5 mm 65 mm 25 Stk
30R 156070171 4012078391030 150 - 150 mm² 16.5 mm 21 mm 70 mm 10 Stk
31R 156070181 4012078461382 185 - 185 mm² 19 mm 24 mm 75 mm 10 Stk
32R 156070201 4012078462662 240 - 240 mm² 21 mm 26 mm 85 mm 10 Stk
33R 156070211 4012078626637 300 - 300 mm² 23.5 mm 29.5 mm 100 mm 1 Stk
34R 156070251 4012078475396 400 - 400 mm² 27 mm 34 mm 100 mm 1 Stk
Änderungen vorbehalten
