924426

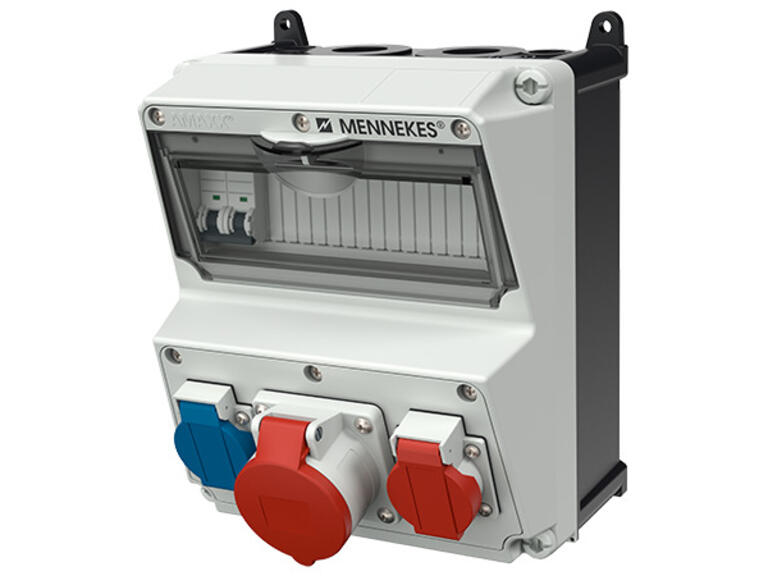

AMAXX®-Steckdosen-Kombinationen, 1x Typ CEE 16 , 1x Typ 25 1x Typ 23 - 3x FI-LS Typ C 16A 0,03A
Eigenschaften
AMAXX-Steckdosen-Kombinationen von MENNEKES sind Verteiler in ansprechendem, unverwechselbarem Design und in vielfältigen Varianten für nahezu alle Bereiche einsetzbar. Durch die grosse Variantenvielfalt kommen die Verteiler daher überall dort zum Einsatz, wo es auf höchste Qualität, robuste Gehäuse und absolute Zuverlässigkeit ankommt.
NEU: AMAXX®-Steckdosen-Kombinationen mit getrennter Absicherung!
-1xTyp CEE 16 Steckdose,
- 1xTyp 25 Steckdose
- 1xTyp 23 Steckdose
- Absicherung getrennt für jede Steckdose einzeln 3xFI-LS Typ C 16A 0,03A, anschlussfertig verdrahtet
- Schutzgrad IP 44
Gehäuse:
-1 AMAPLAST-Gehäuse 260x225 mm (HxB), plombierbar, mit Außen-u.Innenbefestigung
- Unterteil schwarz
- Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben
- Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar
- Steckdosen mit generell schräger Steckrichtung
Bestückung/Absicherung:
Pos. 01
- 1 CEE-Steckdose 16A 5p 400V
- 1 FI/LS-Schutzschalter 16A 3p+N C IFN= 0,03 A 6kA (ABB)
Pos. 02
- 1 Anbausteckdose 16A 5p 230/400V, Schweizer System, Typ 25
- 1 FI/LS-Schutzschalter 16A 3p+N C IFN= 0,03 A 6kA (ABB)
Pos. 03
- 1 Schutzkontakt-Steckdose 16A 3p 230V, Schweizer System, Typ 23
- 1 FI/LS-Schutzschalter 16A 1p+N C IFN= 0,03 A (ABB)
Leitungseinführung/Anschlussmöglichkeit:
- je 2 M 32 oben und unten (verschlossen)
- je 2 M 20 oben und unten (verschlossen)
- Klemme für 2 Leitungen bis 5 x 10 mm² (flexibel 6 mm²)
Nach DIN EN 61439:
Vorsicherung max. 63 A
Technische Daten
- CEE-Steckdose - 16 A
- 1x16A5p400V
- CEE-Steckdose - 32 A
- ohne
- CEE-Steckdose - 63 A
- ohne
- CEE-Steckdose - 125A
- ohne
- Werkstoff des Gehäuses
- Kunststoff
- Einspeisung/Anschlussmöglichkeit
- 1 Leitung (Stichleitung)
- Handhabung
- Wandmontage
- Schutzart (IP)
- IP44
- Militärausführung
- Nein
- Farbe
- grau
- Höhe
- 260 mm
- Breite
- 225 mm
- Marke
- MENNEKES
- Anschlussklemmen
- für 1 Leitung bis 5x10mm2
- Typ 23 - Anbausteckdose
- 1
- 1. Absicherung LS
- 3 LS 16 A, 3 p, C
- Typ 25 - Anbausteckdose
- 1
- 1. Leitungseinführung
- je 2x M20 oben / unten (verschlossen)
- 2. Leitungseinführung
- je 2x M32 oben / unten (verschlossen)
