937122

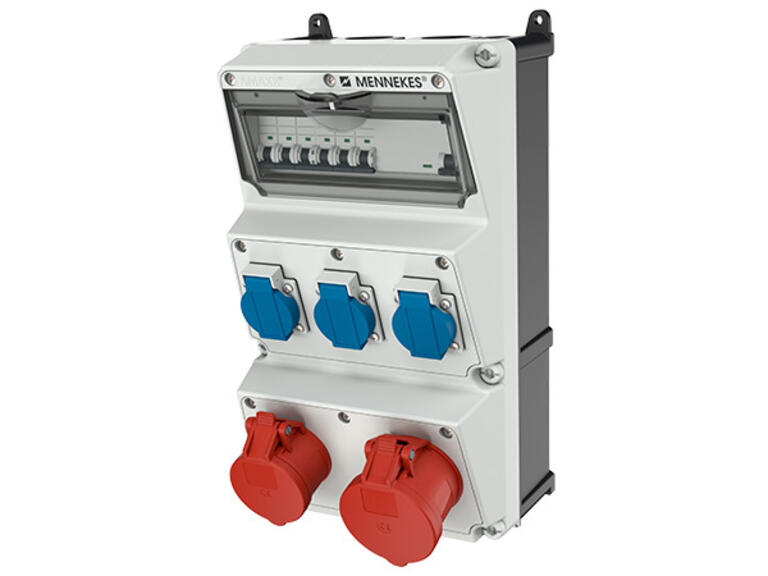

AMAXX®-Steckdosen-Kombinationen, 1x Typ CEE 16, 1x Typ CEE 32,6xTyp 23
Eigenschaften
AMAXX-Steckdosen-Kombinationen von MENNEKES sind Verteiler in ansprechendem, unverwechselbarem Design und in vielfältigen Varianten für nahezu alle Bereiche einsetzbar. Durch die grosse Variantenvielfalt kommen die Verteiler daher überall dort zum Einsatz, wo es auf höchste Qualität, robuste Gehäuse und absolute Zuverlässigkeit ankommt.
NEU: AMAXX®-Steckdosen-Kombinationen mit getrennter Absicherung!
- 1xTyp CEE 32 Steckdose Absicherung direkt
- 1xTyp CEE 16 Steckdose Absicherung getrennt
- 3xTyp 23 Steckdose, Absicherung zusammen,
- 2xLS Typ C 16A,
- 1xFI 40A 0,03A Typ B allstromsensitiv, anschlussfertig verdrahtet,
- Schutzgrad IP 44
Gehäuse:
- 1 AMAPLAST-Gehäuse 390x225 mm (HxB)
- plombierbar, mit Außen-u.Innenbefestigung
- Unterteil schwarz
- Oberteil elektrograu RAL 7035 seitlich anscharniert mit Doppelgewinde-Deckelschrauben
- Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe nach unten öffnend und mittels Vorhängeschloss abschließbar
- Steckdosen mit generell schräger Steckrichtung
Bestückung/Absicherung:
Pos. 01
- 1 CEE-Steckdose 32A 5p 400V
Pos. 02
- 1 CEE-Steckdose 16A 5p 400V
- 1 LS-Schalter 16A 3p C (ABB)
Pos. 03
- 3 Schutzkontakt-Steckdosen 16A 3p 230V Schweizer System, Typ 23
- 1 LS-Schalter 16A 3p C (ABB)
Pos. 01-03
-1 FI-Schutzschalter 40A 4p IFN= 0,03 A (ABB) allstromsensitiv Typ B
Leitungseinführung/Anschlussmöglichkeit:
- je 2 M 40 oben und unten (verschlossen)
- je 2 M 20 oben und unten (verschlossen)
- Klemme für 2 Leitungen bis 5 x 25 mm² (flexibel max. 16mm²)
-max. Vorsicherung 32A -
Nach DIN EN 61439:
- Vorsicherung max. 32 A
Technische Daten
- CEE-Steckdose - 16 A
- 1x16A5p400V
- CEE-Steckdose - 32 A
- 1x32A5p400V
- CEE-Steckdose - 63 A
- ohne
- CEE-Steckdose - 125A
- ohne
- Werkstoff des Gehäuses
- Kunststoff
- Einspeisung/Anschlussmöglichkeit
- 1 Leitung (Stichleitung)
- Handhabung
- Wandmontage
- Schutzart (IP)
- IP44
- Militärausführung
- Nein
- Farbe
- grau
- Höhe
- 390 mm
- Breite
- 225 mm
- Marke
- MENNEKES
- Anschlussklemmen
- für 1 Leitung bis 5x10mm2
- Typ 23 - Anbausteckdose
- 6
- 1. Leitungseinführung
- je 2x M20 oben / unten (verschlossen)
- 2. Leitungseinführung
- je 2x M32 oben / unten (verschlossen)
