Manchon à sertir selon DIN 46267, Cu 6 - 1000 mm2

Propriétés

pour les connexions de tension

Propriétés:
- selon DIN 46267
- résistant à la traction
- section totale: 6 - 1000mm2

Matériel:
- Cu selon EN 13600

Surface:
- étamée par électrolyse

Information:
- livrable aussi en exécution brut, référence avec "bk" en fin

Non approuvé pour le domaine de la défense et de la technologie nucléaire

Spécifications techniques

Klauke DIN Manchons à sertir
version
exécution DIN
forme de douille
long
approprié pour conducteurs massifs
Non
approprié pour conducteurs multifilaires
Non
convient pour conducteur à fil fin
Non
approprié pour haute température (jusqu'à 650 °C)
Non
approprié pour fil verni
Non
approprié pour conducteur rond
Non
convient pour conducteur plat
Non
matière
cuivre
surface
étamé
isolation
sans
série de tension
jusqu'à 15 kV
type de raccordement
raccord à joint
nombre de dérivations
2
pour jonctions résistants à la traction
Non
retenue d'huile/pont
Non
marque
KLAUKE

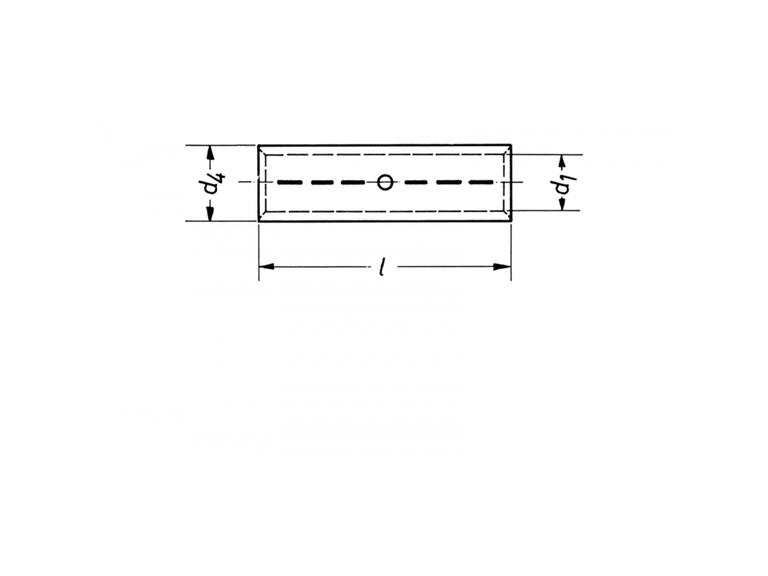

Quantité Réf. No. E Stock EAN section nominale champ AWG d1 d4 l N° de référence UV Unité
121R 156071069 4012078014182 6 - 6 mm² 10 - 10 3.8 mm 5.5 mm 30 mm 5 1 pcs
122R 156071089 4012078014199 10 - 10 mm² 7 - 7 4.5 mm 6 mm 30 mm 6 1 pcs
123R 156071099 4012078014205 16 - 16 mm² 5 - 5 5.5 mm 8.5 mm 50 mm 8 1 pcs
124R 156071109 4012078475365 25 - 25 mm² 3 - 3 7 mm 10 mm 50 mm 10 1 pcs
125R 156071119 4012078456623 35 - 35 mm² 2 - 2 8.2 mm 12.5 mm 50 mm 12 1 pcs
126R 156071129 4012078419611 50 - 50 mm² kA 10 mm 14.5 mm 56 mm 14 1 pcs
127R 156071139 4012078014243 70 - 70 mm² kA 11.5 mm 16.5 mm 56 mm 16 1 pcs
128R 156071159 4012078456852 95 - 95 mm² kA 13.5 mm 19 mm 70 mm 18 1 pcs
129R 156071169 4012078464673 120 - 120 mm² kA 15.5 mm 21 mm 70 mm 20 1 pcs
130R 156071179 4012078475372 150 - 150 mm² kA 17 mm 23.5 mm 80 mm 22 1 pcs
131R 156071189 4012078464697 185 - 185 mm² kA 19 mm 25.5 mm 85 mm 25 1 pcs
132R 156071209 4012078461740 240 - 240 mm² kA 21.5 mm 29 mm 90 mm 28 1 pcs
133R 156071219 4012078464710 300 - 300 mm² kA 24.5 mm 32 mm 100 mm 32 1 pcs
134R 156071259 4012078475389 400 - 400 mm² kA 27.5 mm 38.5 mm 150 mm 38 1 pcs
135R 156071269 4012078058407 500 - 500 mm² kA 31 mm 42 mm 160 mm 42 1 pcs
136R 156071289 4012078058414 625 - 625 mm² kA 34.5 mm 44 mm 160 mm 44 1 pcs
137R 156071299 4012078058421 800 - 800 mm² kA 40 mm 52 mm 200 mm 52 1 pcs
138R 156071309 4012078058438 1000 - 1000 mm² kA 44 mm 58 mm 200 mm 58 1 pcs
Sous réserve de modifications
