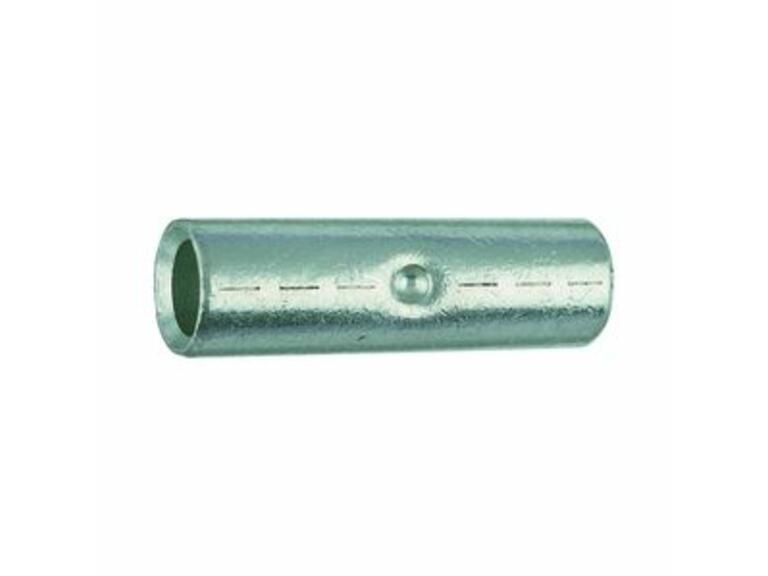

Pressverbinder nach DIN 46267, Cu 6 - 1000 mm²

Eigenschaften

für zugentlastete Verbindungen

Eigenschaften:
- nach DIN 46267, Teil 1
- mit Markierungen für richtiges Verpressen
- mit Mitteneindruck für exakten Kabeleinschub
- optimale Material- und Verpresseigenschaften durch geglühtes Material
- präzise Endenbearbeitung zur einfachen Kabeleinführung

Werkstoff:
Cu gemäss EN 13600

Oberfläche:
- galvanisch verzinnt

Bestellinfo:
- auch in blanker Ausführung erhältlich, Artikel-Nummer-Zusatz "bk"

Nicht zugelassen für den Bereich Wehr- und Kerntechnik

Technische Daten

Klauke DIN-Pressverbinder
Ausführung
DIN-Ausführung
Hülsenform
lang
Geeignet für massive Leiter
Nein
Geeignet für mehrdrähtige Leiter
Nein
Geeignet für feindrähtige Leiter
Nein
Geeignet für hohe Temperaturen (bis 650 °C)
Nein
Geeignet für Lackdraht
Nein
Geeignet für Rundleiter
Nein
Geeignet für Flachleiter
Nein
Werkstoff
Kupfer
Oberflächenschutz
verzinnt
Isolation
ohne
Spannungsreihe
bis 15 kV
Verbindungsart
Stoßverbinder
Anzahl der Abzweige
2
Für zugfeste Verbindungen
Nein
Ölstopp/Mittelsteg
Nein
Marke
KLAUKE

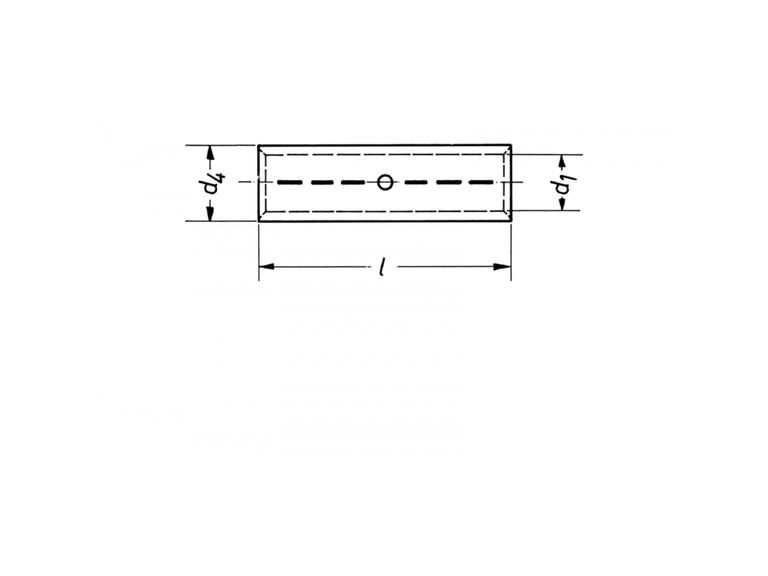

Menge Art.Nr. E-Nummer Lager EAN Nennquerschnitt AWG-Bereich d1 d4 l Kennziffer VE Einheit
121R 156071069 4012078014182 6 - 6 mm² 10 - 10 3.8 mm 5.5 mm 30 mm 5 1 Stk
122R 156071089 4012078014199 10 - 10 mm² 7 - 7 4.5 mm 6 mm 30 mm 6 1 Stk
123R 156071099 4012078014205 16 - 16 mm² 5 - 5 5.5 mm 8.5 mm 50 mm 8 1 Stk
124R 156071109 4012078475365 25 - 25 mm² 3 - 3 7 mm 10 mm 50 mm 10 1 Stk
125R 156071119 4012078456623 35 - 35 mm² 2 - 2 8.2 mm 12.5 mm 50 mm 12 1 Stk
126R 156071129 4012078419611 50 - 50 mm² kA 10 mm 14.5 mm 56 mm 14 1 Stk
127R 156071139 4012078014243 70 - 70 mm² kA 11.5 mm 16.5 mm 56 mm 16 1 Stk
128R 156071159 4012078456852 95 - 95 mm² kA 13.5 mm 19 mm 70 mm 18 1 Stk
129R 156071169 4012078464673 120 - 120 mm² kA 15.5 mm 21 mm 70 mm 20 1 Stk
130R 156071179 4012078475372 150 - 150 mm² kA 17 mm 23.5 mm 80 mm 22 1 Stk
131R 156071189 4012078464697 185 - 185 mm² kA 19 mm 25.5 mm 85 mm 25 1 Stk
132R 156071209 4012078461740 240 - 240 mm² kA 21.5 mm 29 mm 90 mm 28 1 Stk
133R 156071219 4012078464710 300 - 300 mm² kA 24.5 mm 32 mm 100 mm 32 1 Stk
134R 156071259 4012078475389 400 - 400 mm² kA 27.5 mm 38.5 mm 150 mm 38 1 Stk
135R 156071269 4012078058407 500 - 500 mm² kA 31 mm 42 mm 160 mm 42 1 Stk
136R 156071289 4012078058414 625 - 625 mm² kA 34.5 mm 44 mm 160 mm 44 1 Stk
137R 156071299 4012078058421 800 - 800 mm² kA 40 mm 52 mm 200 mm 52 1 Stk
138R 156071309 4012078058438 1000 - 1000 mm² kA 44 mm 58 mm 200 mm 58 1 Stk
Änderungen vorbehalten
